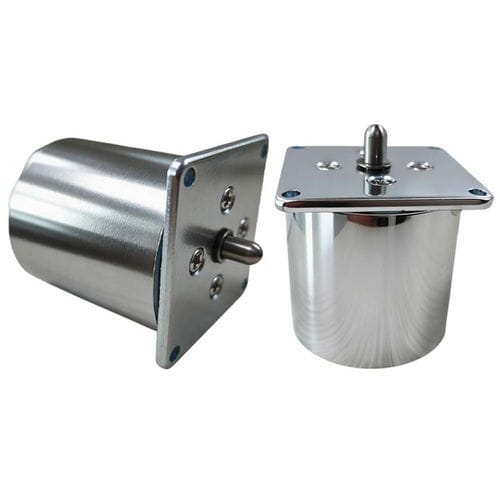

Hubmagnet WL4343

wartungsfreirohrförmigkompakt

Produktübersicht
Der Zug-/Druck-Röhrenmagnet WL4343 ist ein lineares elektromechanisches Antriebselement, das elektrischen Strom in wiederholbare lineare Bewegung umwandelt. Er verfügt über ein röhrenförmiges Gehäuse, eine Spule und einen beweglichen Anker, der sowohl Druck- als auch Zugbewegungen ausführen kann. Das Röhrendesign verbessert die magnetische Effizienz, schützt interne Komponenten und eignet sich für kompakte Einbauten.

Was ist ein Zug-/Druck-Röhrenmagnet?
Ein elektromagnetisches Bauteil, das durch ein spuleninduziertes Magnetfeld lineare Kraft erzeugt. Je nach Auslegung kann der Anker in Zug- und Druckrichtung arbeiten. Typische Anwendungen sind Automatisierung, Verriegelungssysteme, Verkaufsautomaten und andere Einsatzfälle mit präziser linearer Bewegung auf begrenztem Raum.

Merkmale

• Kompaktes Röhrendesign zur Platzersparnis und zum Schutz interner Teile
• Hohe Kraft-zu-Größe-Relation durch effizienten magnetischen Kreis
• Für Zug- und Druckbetrieb ausgelegt
• Verfügbar in gängigen DC-Spannungen (6 V, 12 V, 24 V) und kundenspezifischen Optionen
• Niedriger Energieverbrauch in vielen Ausführungen
• Robustes Gehäuse aus Kohlenstoffstahl mit Schutzbeschichtung; einige Varianten bieten Wasserschutz
• Geeignet für hochfrequenten Betrieb bei entsprechender Spezifikation

Anwendungen

• Industrielle Automation: Sortier-, Verpackungs- und Robotersysteme
• Verriegelungsmechanismen und intelligente Schlösser
• Verkaufsautomaten und Terminals (Münzausgabe/-handling)
• Automotive: Betätigung von Kraftstoffsystemen, Türschlössern, Regelventilen
• Medizinische Geräte mit Bedarf an präziser Fluid- oder Mechaniksteuerung
• Bürogeräte: Drucker, Kopierer und Scanner
• Jedes Gerät, das kompakte, wiederholbare lineare Betätigung benötigt

Vorteile und Nachteile
Vorteile

• Effizienter geschlossener magnetischer Kreis für wirksame Kraftübertragung
• Kleine Bauform geeignet für platzbeschränkte Designs
• Röhrengehäuse schützt vor Staub und mechanischen Beschädigungen (bei bewerteten Varianten)
• Schneller, präziser und wiederholbarer Betrieb für häufige Schaltzyklen
• Einfache Konstruktion und geringer Wartungsaufwand

Nachteile

• Begrenzter Hub im Vergleich zu einigen anderen Linearantrieben
• Mögliche Erwärmung bei längerem Dauerbetrieb oder falscher Spannung
• Kraftabfall mit zunehmendem Hub
• Korrekte Auswahl von Spannung und Einschaltdauer erforderlich, um Leistungseinbußen oder Überhitzung zu vermeiden
• Anpassungen können die Kosten erhöhen

Fehlerbehebung (häufige Probleme und Abhilfen)

• Keine Bewegung: Stromversorgung und Verkabelung prüfen, Spannung verifizieren, Spulenwiderstand messen und bei Unterbrechung ersetzen
• Schwache Kraft: Versorgungsspannung prüfen, Hub und Ausrichtung kontrollieren, Montage inspizieren
• Überhitzung: Einschaltdauer prüfen, richtige Spannung verwenden, Kühlung verbessern oder Modell für Dauerbetrieb wählen
• Langsame Reaktion: ausreichende Versorgung sicherstellen, Reibung/Verunreinigungen im Ankerweg reduzieren, schwache Rückstellfeder ersetzen
• Geräusche oder Vibrationen: Befestigung überprüfen, Netzstörungen reduzieren, verschlissene Teile ersetzen
• Anker klemmt/kehrt nicht zurück: Verunreinigungen reinigen, defekte Feder ersetzen, Fehlstellung korrigieren
• Intermittierender Betrieb: Anschlüsse prüfen, stabile Stromversorgung sicherstellen, Spule testen/ersetzen

Technische Daten

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
