Dosier- und Mischanlage / Granulat

für FeststoffePulverfür die Lebensmittelindustrie

Übersicht

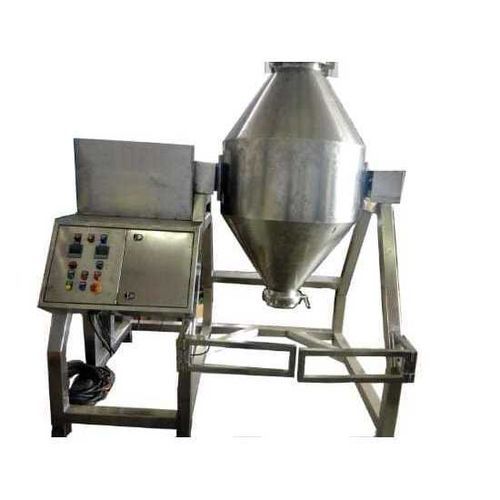

Maßgeschneiderte Doppelkonus-Mischer, entwickelt für eine schonende, aber effiziente Kippbewegung, die eine gleichmäßige Durchmischung, exzellenten Materialfluss und minimale Produktdegradation sicherstellt. Geeignet für frei fließende Pulver und Granulate in Pharma-, Nutraceutical-, Lebensmittel-, Chemie- und Kosmetikbereichen.

Hauptmerkmale

• Kapazität: Labor-Modelle bis zur industriellen Skala 5000 kg
• Konstruktion: Lebensmittelgeeigneter Edelstahl SS316 / SS304 (Produktkontakt SS316L)
• Präzise Drehzahlregelung mit VFD-Option für gleichmäßiges Mischen
• Schutzgitter, Sicherheitsverriegelung und digitale Zeitschaltuhr
• Entleerungsoptionen: TC-Ende oder Schmetterlingsventil (manuelle Größen bis 10 Zoll)
• Optional: PLC + HMI Automatisierung, staubfreie Trichtereinfüllung, explosionsgeschützte Elektrik

Modelle und typische Anwendungen

• Labordoppelkonus-Mischer: kompakte F&E-Modelle in Chargengrößen 2 kg, 5 kg und 10 kg (Bruttovolumen 5 L–25 L) — für Versuchschargen, Probenahme und Produktentwicklung
• 100 kg Doppelkonus-Mischer: GMP-Modell, Bruttovolumen 300 L — geeignet für 100 kg Chargenproduktion
• 200 kg Doppelkonus-Mischer: GMP-Modell, Bruttovolumen 600 L — geeignet für 200 kg Chargen
• 500 kg Doppelkonus-Mischer: GMP-Modell, Bruttovolumen 1500 L — geeignet für 500 kg Chargen
• Produktionsmodelle skalierbar bis zu 5000 kg Chargenkapazität für Großserienfertigung

Maschinenspezifikationen (Zusammenfassungstabelle)
Nr. | Bruttovolumen (L) | Arbeitskapazität (kg) | Produktkontakt-Teile | Nicht-Kontakt-Teile | Hauptmotorleistung (HP) | Abmessungen gesamt (mm) | Maschinengewicht (kg) | Stromversorgung | Ø Leistungsaufnahme (kWh)
1 | 6, 15, 30 | 2, 5, 10 | SS316 | SS304 | 0.5 | 3000x600x800 | 70 | Einphasen | 0.37
2 | 300 | 100 | SS316 | SS304 | 2 | 1200x900x1250 | 190 | Drehstrom | 1.5
3 | 600 | 200 | SS316 | SS304 | 3 | 1300x1100x1300 | 300 | Drehstrom | 2.2
4 | 1500 | 500 | SS316 | SS304 | 10 | 1600x1200x1700 | 760 | Drehstrom | 7.5

Funktionsprinzip und Vorteile
Das konische Gefäß rotiert auf einer horizontalen Achse, montiert auf Trunnions. Das Material teilt sich, stürzt und verbindet sich kontinuierlich neu, wodurch konvektive und diffusive Mischvorgänge entstehen und homogene Mischungen mit geringer Segregation erzielt werden. Die schonende Kippbewegung verhindert Produktabbau und erhält empfindliche Pulver.

Anwendungen

• Pharma: Mischung von APIs und Hilfsstoffen
• Lebensmittelverarbeitung: Gewürze, Zusatzstoffe und trockene Zutaten
• Chemie: gleichmäßiges Mischen von Verbindungen
• Kosmetik: Mischung von Pulverbestandteilen
• Detergenzien, Düngemittel, Kunststoffe und metallurgische Pulvermischungen

Hinweise
Technische Daten können je nach Schüttdichte des Materials, Produkteigenschaften und kundenspezifischen Anpassungsanforderungen variieren. Kundenspezifische Maschinen, Spiegelpolitur und spezielle Entleerungshöhen sind auf Anfrage erhältlich.

Technische Spezifikationen

• Kapazitätsbereich: Labor-Modelle ab 2 kg bis zu Produktionsanlagen skalierbar auf 5000 kg Chargenkapazität
• Beispiele Bruttovolumen: 35 L, 80 L, 150 L, 300 L, 450 L, 600 L, 800 L, 900 L und größer
• Produktkontaktmaterial: SS316 / SS316L; Nicht-Kontakt: SS304 oder MS mit SS304 beschichtet
• Motorleistung: typische Optionen von 0,5 HP bis 50 HP je nach Modell
• Getriebehersteller: Elecon, Redicon, CPEC, Shanthi
• Strom: Einphasen für kleinste Modelle; Drehstrom für Produktionsmodelle
• Entleerung: TC-Ende oder manuell betätigte Schmetterlingsventile (Größen bis 10 Zoll bei größeren Modellen)
• Sicherheit: Schutzgitter, Verriegelungssysteme, Überlastschutz
• Zusatzoptionen: VFD-Drehzahlregelung, PLC + HMI, staubfreies Trichtereinfüllen, explosionsgeschützte Elektrik, Innen-/Außenpolitur, spiegelpolierte feste Puffer, digitale Zeitschaltuhr, Amperemeter
• Typische Entleerungshöhen: 300 mm, 450 mm
• Design: cGMP-konformes hygienisches Design mit glatten Oberflächen für einfache Reinigung und minimalen Rückstand
