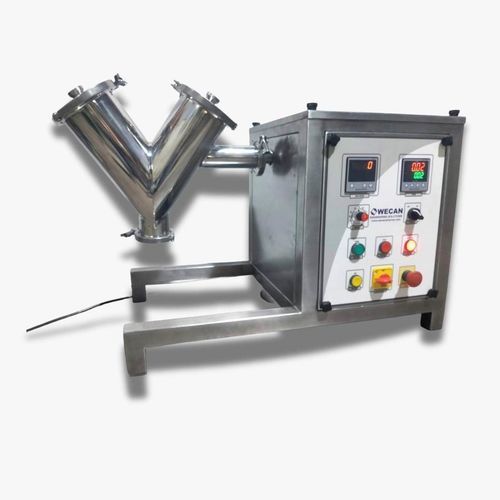

Dosier- und Mischanlage / Granulat V Cone

für zerbrechliche WarenPulverfür Schüttgüter

Produktübersicht
Der V-Kegel-Mischer (V Cone Blender) ist für gleichmäßiges, schonendes und kontaminationsarmes Mischen von trockenen Pulvern und Granulaten ausgelegt. Geeignet für Pharma-, Nutraceutical-, Lebensmittel- und Chemieindustrie. Verfügbar von Labor-/F&E-Einheiten bis zu Produktionsmaschinen mit GMP-konstruierung.

Hauptmerkmale

• Kapazitätsbereich: Labormodelle bis Produktionschargen bis 5000 kg
• Produktberührende Teile: SS316 (SS316L verfügbar für cGMP-Anforderungen)
• Nicht-produktberührende Teile: SS304 oder unlegierter Stahl mit SS304-Verkleidung
• Variable Drehzahlregelung (VFD) und digitale Zeitschaltung für reproduzierbare Läufe
• Polierte Innenflächen und reinigungsfreundliche Geometrie für hygienischen Betrieb
• Sicherheitsgeländer mit Verriegelung und Not-Aus; Drucktasten-Bedienfeld Standard
• Verschiedene Entleerungsoptionen: TC-Ausgang, Schmetterlingsventile (6" / 10"), pneumatische Entleerung auf Anfrage

Modelle & typische Kapazitäten

• Labormaßstab: 2 kg, 5 kg, 10 kg (Bruttovolumen: 6 L / 15 L / 30 L)
• Produktionsmaßstab: 100 kg (300 L brutto), 200 kg (600 L brutto), 500 kg (1500 L brutto)
• Kundenspezifische und größere industrielle Kapazitäten bis zu 5000 kg pro Charge verfügbar

Typische Maschinenspezifikationen (Übersichtstabelle)
Sr. No. | Gross Volume (L) | Working capacity (kg) | Product Contact Parts | Non-Contact Parts | Main Motor Power (HP) | Overall Dimensions (mm) LxWxH | Blending Speed (RPM) | Machine Weight (kg) | Power Supply | Avg. Power Consumption (kWh)
1 | 6 / 15 / 30 | 2 / 5 / 10 | SS316 | SS304 | 1 HP | 350x600x900 | 3 - 25 | 90 | Single Phase | 0.75
2 | 300 | 100 | SS316 | SS304 | 5 HP | 1500x1000x1300 | 3 - 20 | 210 | Three Phase | 3.7
3 | 600 | 200 | SS316 | SS304 | 7.5 HP | 1600x1200x1400 | 3 - 15 | 350 | Three Phase | 5.5
4 | 1500 | 500 | SS316 | SS304 | 15 HP | 1700x1300x1900 | 3 - 10 | 850 | Three Phase | 11

Funktionsprinzip
Der V-Kegel-Mischer arbeitet nach dem Tumbling-/Diffusionsprinzip: Das V-förmige Gefäß rotiert um eine horizontale Achse, sodass das Material ständig geteilt und wieder vereint wird, wodurch ein diffusonsbasiertes Mischen gefördert wird. Dies erzeugt homogene Mischungen bei minimaler Scherung und ohne innere Rührorgane, was das Kontaminationsrisiko reduziert.

Anwendungen

• Pharmazeutische Wirkstoffe und Füllstoffe (GMP-regulierte Prozesse)
• Nutraceutical-Formulierungen und Lebensmittelmischungen
• Chemische Pulver, Kosmetikpulver und Spezialpulver
• Empfindliche, hygroskopische und niedrigdichte Materialien

Sicherheit, Steuerung & Optionen

• Sicherheitsgeländer mit Verriegelung und Not-Aus
• Standard Drucktastenpanel; PLC + HMI und Automatisierungsoptionen verfügbar
• VFD-Drehzahlregelung, digitale Zeitschaltung und reproduzierbare Zykluseinstellungen
• Werkzeuglose Zugangspaneele, modulare Komponenten und Schnelltrennkupplungen für Wartung
• Optionale pneumatische Entleerung, kundenspezifische Anschlüsse und materialgerechte Oberflächenbehandlungen

Zusätzliche Hinweise
Die Spezifikationen können je nach Schüttdichte, Materialeigenschaften und kundenspezifischen Anforderungen variieren. cGMP-konforme Ausführungen verwenden typischerweise SS316L für produktberührende Teile mit polierten Innenflächen für hygienische Reinigung.

Technische Merkmale

• Materialien: SS316/SS316L für Produktkontakt; SS304 oder mit SS304 verkleideter MS für nicht berührende Teile
• Typische Kapazitäten: 2, 5, 10, 100, 200, 500 kg (kundenspezifische Größen verfügbar)
• Bruttovolumina: 6 L, 15 L, 30 L, 300 L, 600 L, 1500 L
• Motorleistungsoptionen: 1 HP (Lab), 5 HP, 7.5 HP, 15 HP (Produktion)
• Entleerungsarten: TC-Ausgang, Schmetterlingsventile (6" / 10"), pneumatische Option
• Mischgeschwindigkeitsbereich: typ. 3–25 RPM je nach Modell
• Stromversorgung: Einphasen für kleine Modelle; Dreiphasen für Produktionsmodelle
• GMP-Merkmale: polierte Innenflächen, hygienisches Design, einfache Reinigung, Sicherheitsverriegelungen
• Steuerung: Drucktastenpanel Standard; PLC + HMI optional; VFD Drehzahlregelung
• Wartung: Werkzeuglose Zugangspaneele und modulare Komponenten für schnellen Service
