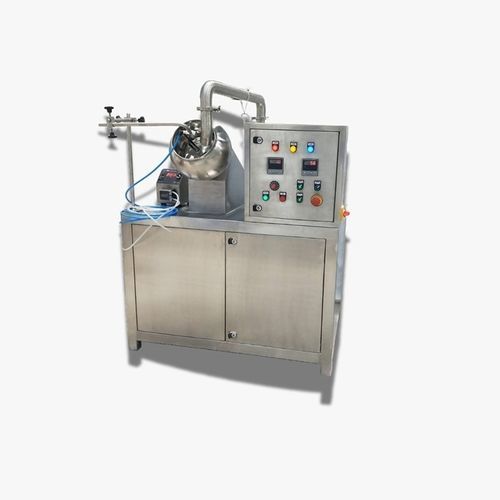

Labor-Beschichtungsmaschine

zur Folienbeschichtungfür pharmazeutische Anwendungenfür Tabletten

Überblick
Tablettenüberzugsmaschine (auch Pillenüberzugsmaschine oder konventionelle Beschichtungstrommel genannt) ausgelegt für den Einsatz von Labor- bis Produktionsmaßstab zum Überziehen von Tabletten und Pillen. Kundenspezifische cGMP-Modelle verfügen über präzise Sprühsysteme, kontrolliertes Trocknen und hygienische Konstruktion, um gleichmäßige Beschichtungen, minimale Beschichtungsverluste und hohe Prozesseffizienz sicherzustellen.

Hauptmerkmale

• Kapazität: Labor- bis Produktionsmodelle mit Beschichtungstrommeln von 6" bis 72".
• Konstruktion: SS316 / SS304 lebensmitteltauglicher Edelstahl; produktberührende Teile: SS316L (cGMP-konform).
• Präzise Drehzahlregelung der Trommel (VFD) für gleichmäßige Beschichtung.
• Integriertes Heißluftgebläse mit Abschaltung und digitaler PID-basierter Steuerung der Einlasstemperatur.
• Optionales Abluftgebläse mit Nasswäscher zur Minimierung von Staub.
• Peristaltikpumpe mit präziser Spritzpistole für kontrollierte Lösungzufuhr; verstellbarer Spritzpistolenhalter.
• Lösungsvorbereitungsbehälter mit Rührwerk und optionalem Wagen mit Rollen.
• Ausgelegt für Filmcoating, Zuckerverzierung und wässrige Beschichtungsprozesse; unterstützt magensaftresistente, Gelatine-, Kompressions- und kontrollierte Freisetzungsüberzüge.

Modelle & Konfigurationen

• Labormaßstabsmodelle: 2 kg und 5 kg (Trommeldurchmesser 6", 12", 15"), ideal für F&E und Versuchschargen.
• 24"-Modell: kleine kommerzielle / Pilotproduktion (typische Leistung 200–300 kg/Tag).
• 36"-Modell: mittlere Produktion (typische Leistung 400–500 kg/Tag).
• 48"-Modell: großmaßstäbliche Chargenproduktion (typische Leistung 1000–1500 kg/Tag).
• 72" und größere Trommeln verfügbar für höhere Kapazitäten (Chargen bis mehrere hundert kg, skalierbar nach Modell).

Standard Technische Tabelle
Sr no | Trommelgröße (Zoll) | Arbeitskapazität (kg) | Anzahl Leitbleche | Trommelmaterial | Gehäuse & andere Teile Material | Hauptmotor (HP) | Gebläsemotor (HP) | Heizung (kW) | Peristaltikpumpe | Lösungstank mit Rührer | Stromversorgung | Leistungsaufnahme (kWh)
1 | 6 | 0.2-0.5 | 3 | SS316 | SS304 | 0.25 | 0.5 | 0.9 | Ja | Optional | Drehstrom 415 V | 1.2
2 | 12 | 2-4 | 3 | SS316 | SS304 | 0.25 | 0.5 | 1.5 | Ja | Optional | Drehstrom 415 V | 1.7
3 | 15 | 10-15 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Ja | Optional | Drehstrom 415 V | 2.5
4 | 18 | 20-25 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Ja | Optional | Drehstrom 415 V | 2.5
5 | 24 | 30-40 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Ja | Optional | Drehstrom 415 V | 4
6 | 30 | 60-90 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Ja | Optional | Drehstrom 415 V | 6
7 | 36 | 90-120 | 4 | SS316 | SS304 | 2 | 0.5 | 4.5 | Ja | Optional | Drehstrom 415 V | 6
8 | 42 | 120-150 | 6 | SS316 | SS304 | 3 | 1 | 6 | Ja | Optional | Drehstrom 415 V | 6
9 | 48 | 150-180 | 6 | SS316 | SS304 | 5 | 2 | 9 | Ja | Optional | Drehstrom 415 V | 11
10 | 60 | 200-250 | 8 | SS316 | SS304 | 7.5 | 2 | 9 | Ja | Optional | Drehstrom 415 V | 11
11 | 72 | 350-400 | 8 | SS316 | SS304 | 7.5 | 3 | 18 | Ja | Optional | Drehstrom 415 V | 20

Steuerung, Sicherheit & Instrumentierung

• VFD-geregelte Trommeldrehzahl und digitale PID-basierte Steuerung der Einlasstemperatur.
• Bedienfeldfunktionen: Hauptstrom Ein/Aus, Trommel Ein/Aus & Geschwindigkeitsregelung, Gebläse Ein/Aus, Heizung Ein/Aus, Peristaltikpumpe Ein/Aus, Rührer des Lösungstanks Ein/Aus.
• Echtzeit-Anzeige von Trommel-RPM und Temperatur; Prozessüberwachung und Überlastschutz.
• Not-Aus (Pilz-Typ) und elektrische Auslegung gemäß anwendbaren Sicherheitsstandards.

Luftführung & Filtration

• Optimiertes Luftführungssystem mit Vorfiltration; HEPA-Filterung als optionale Aufrüstung für höhere GMP-Anforderungen verfügbar.
• Integriertes Heißluftgebläse; optionales Abluftgebläse und Nasswäscher zur Kontrolle von Partikeln und Dämpfen.

Anwendungen

• Beschichtung von pharmazeutischen, nutraceutical und ayurvedischen Tabletten und Pillen (Filmcoat, Sugarcoat, magensaftresistente, Gelatine-, Kompressions- und kontrollierte Freisetzungsbeschichtungen).
• F&E-Versuche, Pilotproduktion und vollskalige kommerzielle Fertigung.

Dokumentation & Validierungsunterstützung
Lieferbare Dokumentation: Gerätehandbuch, GA-Zeichnungen, elektrische Zeichnungen, Materialangaben und Prüfnachweise. Zusätzliche DQ/IQ/OQ/PQ-Unterstützung kann auf Anfrage gemäß den Validierungsverfahren des Kunden bereitgestellt werden.

Technische Spezifikationen

• Produktname: Tablettenüberzugsmaschine (cGMP-Modell verfügbar).
• Manufacturer: Wecan Engineering Solutions.
• Trommelgrößen: 6" bis 72" (Standardgrößen in der Tabelle aufgeführt).
• Chargenkapazitäten: Labor (0.2–0.5 kg) bis Produktion (350–400 kg Arbeitskapazität pro Charge für 72"-Trommel; Durchsatz abhängig vom Modell).
• Materialien: Produktberührende Teile SS316L; nicht-berührende Teile SS304 oder MS mit SS304 beschichtet.
• Leitbleche: 3–8 je nach Trommelgröße (siehe Tabelle).
• Antrieb & Motoren: VFD-Steuerung der Trommeldrehzahl; Hauptmotoren von 0.25 HP (Labor) bis 7.5 HP (große Modelle); Gebläsemotoren 0.5–3 HP.
• Heizung: Heizungen dimensioniert von ~0.9 kW bis 18 kW je nach Modell.
• Peristaltikpumpe: Standard (Drehzahlregelung); Spritzpistole mit verstellbarer Halterung wird geliefert.
• Lösungsaufbereitung: Tank mit Rührer; Wagen mit Rollen für Pumpe & Tank verfügbar.
• Stromversorgung: Typischerweise Drehstrom 415 V; Leistungsverbrauchswerte je Modell in der Tabelle.
• Optionen: HEPA-Filterung, Abluft/Nasswäscher, kundenspezifische Automationsstufen, kundenspezifische Trommelgrößen und Materialien gemäß Prozessanforderungen.
