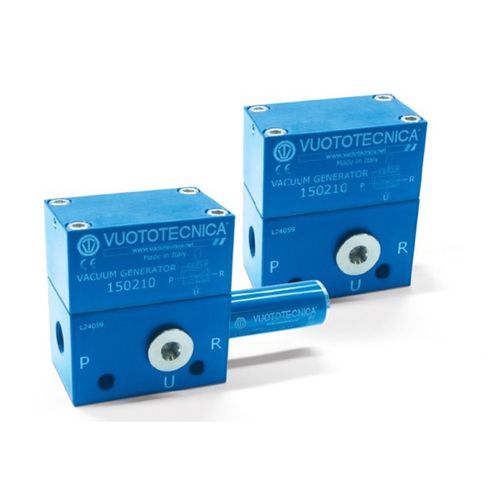

Einstufiger Venturi-Ejektor 150210
kompakt

einstufiger Venturi-Ejektor
einstufiger Venturi-Ejektor
einstufiger Venturi-Ejektor
einstufiger Venturi-Ejektor
einstufiger Venturi-Ejektor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anzahl Stufen
einstufig
Weitere Eigenschaften
kompakt
Grenzvakuum

Min: -85.000 Pa
(-12,33 psi)

Max: -40.000 Pa
(-5,8 psi)

Durchsatz

Min: 2,7 m³/h
(95,35 ft³/h)

Max: 5 m³/h
(176,57 ft³/h)

Beschreibung

Die Arbeitsweise dieser einstufigen Vakuumerzeuger basiert auf dem Venturi-Prinzip. Wenn der Erzeuger mit Druckluft in P versorgt wird, wird am Anschluss U ein Unterdruck erzeugt und in R wird die Zuluft mit der angesaugten Luft abgeführt; gleichzeitig wird während des Arbeitszyklus eine Kammer im Erzeugerkörper versorgt, die bei Stillstand der Versorgung in P die in ihr angesammelte Druckluft über den Anschluss U ableitet und den verwendeten Atmosphärendruck schnell wiederherstellt. Wenn beispielsweise ein Sauggreifer für die Verwendung von U angeschlossen ist, löst sich dieser pneumatische Ausstoßer viel schneller als die zuvor beschriebenen Vakuumerzeuger. Der optimale Luftzufuhrdruck beträgt normalerweise 6 bar, aber bei Erzeugern mit den in ihrem Artikel angegebenen Buchstaben LP genügt ein Druck von weniger als 4 bar, um die beste Leistung zu erzielen. Sie sind vollständig aus eloxiertem Aluminium gefertigt, je nach Artikel mit Ausstossern aus Messing oder Aluminium.

VIDEO
