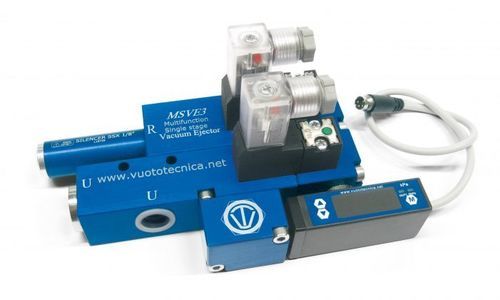

Vakuumgenerator MSVE series

autonomMultifunktionmit integrierter Anzeigefunktion

Übersicht
VUOTOTECNICA® Vakuumerzeuger und pneumatische Vakuumpumpsysteme für Sauggreifer, Handhabungssysteme und industrielle Anwendungen. Sortiment umfasst einstufige, mehrstufige, multifunktionale, modulare Erzeuger, Förder- (Conveyor) und Jet-Vakuumerzeuger sowie pneumatische Minivakuumpumpen und komplettes Zubehör. Viele Geräte sind standardmäßig aus eloxiertem Aluminium gefertigt, teilweise mit Messing- oder Edelstahlausstößern, EPDM- oder FKM-Dichtungen und integrierten Schalldämpfern.

Funktionsprinzip
Die Mehrzahl der Vakuumerzeuger arbeitet nach dem Venturi-Prinzip: Bei Zuluftversorgung (Anschluss P) entsteht an U ein Unterdruck; die angesaugte Luft wird über R abgeführt. Mehrstufige Erzeuger nutzen Reihen-Ejektoren zur Energieumsetzung, wodurch bei gleichem Durchfluss der Druckluftverbrauch gegenüber einstufigen Erzeugern reduziert wird.

Einstufige Vakuumerzeuger
Die klassischen einstufigen Ausführungen (z. B. 15 01 10 / 15 01 10 LP / 15 01 15 LP, 15 03 10, 15 05 08 SX, FVG-Serie, VG-Serie, PVP-Serie) sind kompakt, meist aus eloxiertem Aluminium, teils mit Messing- oder Aluminiumausstoßern. Einige Typen (LP) arbeiten optimal bei geringerem Versorgungsdruck (<4 bar). Varianten mit integrierten Ausstößern bieten schnelle Ablösezyklen.

Multifunktions- und mehrstufige Erzeuger (MSVE, M, MVG, MVG/MVG-Serie, GVMM, PVP-MX/MDX/MD)
Multifunktions- und mehrstufige Erzeuger (z. B. MSVE, M-Serie, MVG, GVMM, PVPxxMX/MDX/MD) enthalten zusätzliche Komponenten wie Mikromagnetventile, Ausstoßventile, einstellbare Durchflussregler, Rückschlagventile, integrierte Filter und digitale Vakuumschalter. Sie eignen sich für anspruchsvolle Handhabungen, Robotik und Anwendungen mit hohem Durchflussbedarf. Einige Modelle sind als modulare Baugruppen lieferbar (GVMM, MI-Module), wodurch mehrere Einheiten kombiniert werden können.

Serie PVP (PVP05, PVP7/14/18 SX/SXLP, PVP12MX/MXLP, PVP40..PVP300 M/MLP etc.)
Umfasst kleine bis sehr leistungsfähige Erzeuger mit Saugleistungen von wenigen m3/h bis hin zu mehreren hundert m3/h. Ausführungen für unterschiedliche Versorgungsdrücke: typische SX: 4÷6 bar (SXLP: 1÷3 bar) und MX/M-Varianten mit optimierten Ejektoren. Viele PVP-Modelle bieten auf Wunsch SSX-Schalldämpfer und optionale Energiespar- oder Regelkomponenten.

Jet / Fluss-Vakuumerzeuger
Jet-Erzeuger arbeiten mit einem konzentrischen Ringkammer-System und erzeugen durch hohen Durchsatz einen zyklonartigen Fluss, geeignet zum Fördern von Pulvern, Granulaten, Spänen, staubigen oder nassen Medien; keine beweglichen Teile, lieferbar aus Aluminium oder Edelstahl.

Conveyor / einstellbare (Regulierbare) Vakuumerzeuger und Kartuschen (PVR, PVP Varia)
Verstellbare Förderer (Conveyor) erlauben die Regulierung von Durchfluss und Vakuum unabhängig vom Versorgungsdruck; PVR- und PVR-MS-Modelle sind speziell für stark verschmutzte Greiferflächen oder Förderanwendungen gestaltet. Kartuschen-Vakuumerzeuger (PVR1, PVR4, PVR3OT) sind kompakt und für Integration in Verpackungsmaschinen geeignet.

Pneumatische Vakuumpumpen / Minivakuumpumpen (DOP-Serie)
Kleine autonome Einheiten (DOP06, DOP10, DOP20, DOP25, DOP50, DOP100, DOP150, DOP300) mit geschweißtem Tank, Regel- und Filterkomponenten, Vakuumschalter und Manometer. Sie benötigen keine elektrische Versorgung und sind insbesondere für explosionsgefährdete Bereiche geeignet; einige Versionen enthalten Energiesparfunktionen (ES-System) und eignen sich zur Zentralisierung von Vakuumversorgung.

Zubehör, Steuerungen und Energiesparlösungen

• VACUMANAGER (VM-Serie): elektropneumatische integrierte Schaltkreise mit digitalem Vakuumschalter, Versorgungsventil, Abgasdeckventil und Durchflussregler zur effizienten Steuerung von Vakuumerzeugern.
• Koaxialverschlüsse, servogesteuerte Versorgungsventile, pneumatische Magnetventile, Rückschlag- und Blattventile, Kabelsätze mit Energiesparfunktion, digitale Vakuumschalter und diverse Schalldämpfer (SSX-Serie).
• CAD-Dateien (TraceParts) und datenblätter / Handbücher sind für viele Modelle verfügbar.

Produktreihen / ausgewählte Produktbezeichnungen

• Einstufig: 15 01 10 / 15 01 10 LP / 15 01 15 LP, 15 03 10, 15 05 08 SX, 15 05 10 SX, 15 07 10 SX, VG03 / VG03LP / VG05LP, PVP1 / PVP2 / PVP3 / PVP05 / PVP2M / PVP7SX / PVP14SX / PVP18SX etc.
• Multifunktion / MSVE: MSVE3, MSVE5, MSVE8, MSVE12, MSVE20 usw.
• Mehrstufig / M-Serie: M3, M7, M10, M14, M18 (+ SSX leisere Varianten)
• Modular / GVMM, MI-Module, GVMM3 / GVMM7 / GVMM10 / GVMM14
• Hochleistungs PVP: PVP12MX/MXLP, PVP25MX/MXLP, PVP40M..PVP300M (M/MLP Varianten), PVP150MD..PVP750MD (MD/MDLP Serien)
• Jet (Fluss): CX7 / CX10 / CX13 / CX19 / CX25 / CX38 / CX50
• Conveyor / verstellbar: PVR25 / PVR50 / PVR100 / PVR200 / PVR25MS
• Kartusche: PVR1 / PVR3 OT / PVR4
• Pneumatische Vakuumpumpen: DOP06 / DOP10 / DOP20 / DOP25 / DOP50 / DOP100 / DOP150 / DOP300

Dokumentation
Für viele Serien stehen technische Datenblätter, PDF-Katalogseiten und Montage- bzw. Handbücher zur Verfügung. CAD-Dateien sind über TraceParts / Produktseiten abrufbar.

caractéristiques / spécifications techniques

• Funktionsprinzip: Venturi-Prinzip / Jet-Zyklon (bei Flow-Erzeugern).
• Materialien: überwiegend eloxiertes Aluminium; Ausstoßer aus Messing, Aluminium oder Edelstahl; Dichtungen EPDM (standard) oder FKM (auf Anfrage).
• Versorgungsdruck: typische Werte 4÷6 bar (Standard SX/M/X-Modelle); LP-Varianten <4 bar; einige SXLP / MXLP / MLP-Versionen 1÷3 bar; pneumatische Pumpen und DOP-Serien ebenfalls 4÷6 bar empfohlen.
• Erreichbares Vakuum: bis zu ca. -90 kPa (≈90% Unterdruck; z. B. mehrstufige Erzeuger).
• Saugleistung: von ca. 1–4 m3/h (kleine Kartuschen) bis hin zu mehreren hundert m3/h (große modulare PVP-Serien, z. B. PVP 24–900 m3/h je nach Modell/Modul).
• Betriebstemperatur (mehrstufige Erzeuger): typ. -20 °C bis +80 °C; Schalldämpfer bis +100 °C.
• Optionale Komponenten: SSX-Hochleistungs-Schalldämpfer, digitale Vakuumschalter, pneumatisch servogesteuerte Koaxialventile, Energiesparmodule (Energy Saving Kit), Rückschlagventile, Filtersysteme.
• Eigenschaften: keine beweglichen Teile in Ejektoren → kontinuierlicher Einsatz möglich; explosionsgeschützte Nutzung (kein Strom erforderlich bei rein pneumatischen Einheiten).
• Montage: einzelne Einheiten oder modulare Zusammensetzung (GVMM, MI-Module); direkte Montage an Sauggreifern/Greiferhaltern möglich.
