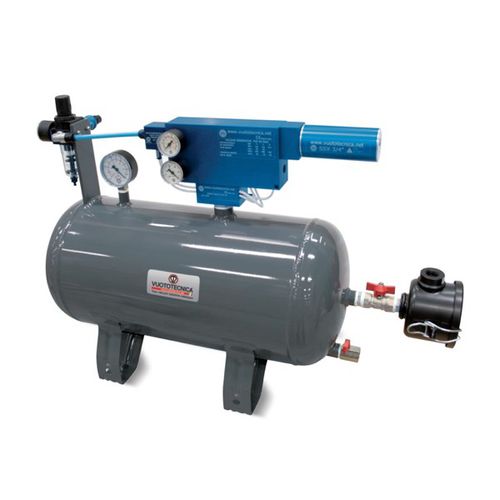

Venturi-Vakuumpumpe DOP series

Ringgebläseeinstufigmehrstufig

Überblick
Diese Seite listet Vakuumerzeuger und pneumatische Vakuumpumpsysteme verschiedener Bauarten für industrielle Handhabungs- und Sauggreifer-Anwendungen. Die Geräte arbeiten überwiegend nach dem Venturi-Prinzip und sind in einstufigen, mehrstufigen, multifunktionalen, modularen und spezialisierten Ausführungen erhältlich. Sie sind für Anwendungen wie Handhabung von Glas, Metall, Holz, Marmor, Keramik, Kunststoff, Verpackung und Automotive konzipiert.

Einstufige Vakuumerzeuger
Die einstufigen Erzeuger basieren auf dem Venturi-Prinzip: Bei Druckluftzufuhr an P entsteht an U Unterdruck und an R wird die Abluft abgeführt. Varianten mit Kürzel LP benötigen geringere Versorgungsdrücke (< 4 bar). Auf Wunsch sind schalldämpfende Ausführungen (SSX) verfügbar. Anwendung: Steuerung von Sauggreifern, Handhaben nicht-poröser oder leicht poröser Objekte.

• Typen / Beispiele: 15 01 10, 15 01 10 LP, 15 01 15 LP (Produktcodes: 150110 150110LP 150115LP)
• Typen: 15 03 10 (150310)
• Typen SX: 15 05 08 SX, 15 05 10 SX (150508SX 150510SX) – höhere Saugleistung, optimal bei <4 bar
• VG-Serie: VG03, VG03LP, VG05LP – verschiedene Durchflussmengen, 4 oder 6 bar Versorgung
• Mit Ausstoßer (Schnelles Lösen): 15 02 10, 15 02 10 LP, 15 02 15 LP (150210 150210LP 150215LP) und weitere Varianten

PVP- und PVP-Serie (Reihen- / kompakte Erzeuger)
Kompakte einstufige Vakuumerzeuger mit axial angeordneten Anschlüssen, leicht zerlegbar für Wartung, mit integriertem Saugfilter und Mikrofaser-Schalldämpfer. Sie sind besonders platzsparend und zur Montage an Sauggreifern oder Haltern geeignet. Produktbeispiele: PVP1, PVP05, PVP2, PVP3, PVP2M etc.

MSVE – Einstufige Multifunktions-Vakuumerzeuger
Multifunktions-Erzeuger mit integrierter Steuerung (z. B. digitales Vakuumschalter-Display, Mikro-Magnetventile), Koaxialverschlüsse für hohe Luftmengen, energiesparende Steuerung (unterbricht Versorgung bei erreichtem Vakuum), Rückschlagventil im Anschluss. Geeignet für anspruchsvolle Zyklussteuerungen, Robotik und Handhabung. Produktcodes: MSVE3, MSVE5, MSVE8, MSVE12, MSVE20 usw.

AVG – Einstufige Multifunktions-Vakuumerzeuger
Autonome Einheiten, konzipiert für den Automobilbereich; Monoblock aus eloxiertem Aluminium mit integrierten Ausstoßern, servogesteuerter Druckluftversorgung, Rückschlagventil, Saugfilter mit durchsichtigem Schutz. Energieeinsparung durch pneumatische Vakuumschalter.

Mehrstufige Vakuumerzeuger (M, MVG, MVG-Serien)
Mehrstufige Erzeuger bieten ein größeres Endvakuum (bis zu ca. 90% / 100 mbar abs.) und unterschiedliche Saugleistungen bei optimiertem Druckluftverbrauch. Sie nutzen mehrere hintereinandergeschaltete Ausstoßer (Ejektoren) zur Effizienzsteigerung. Einsatz bei hohen Anforderungen an Endvakuum, Dauerbetrieb und rauen Umgebungen. Beispiele: M-Serie (M3, M7, M10, M14, M18), MVG-Serien (MVG3, MVG7, MVG10, MVG14).

PVP Mehrstufige / modulare Hochleistungs-Erzeuger
Reihe PVP mit MX-, MDX-, MD- und MDLP-Varianten: höhere Saugleistung je nach Bauform (z. B. PVP12MX, PVP25MX, PVP40M … bis zu großen modularen PVP150/300/450/600/750). Unterschiede: Versorgungsdruckbereiche (4–6 bar für M/MX/MD, 1–3 bar für LP-Varianten), integrierte Schalldämpfer, Edelstahl-Ejektoren, EPDM- oder FKM-Dichtungen auf Anfrage. Geeignet für Octopus-Greifsysteme und große Saugleistungen (bis zu hunderte m3/h).

Jet / Flussvakuumerzeuger
Fluss- / Jet-Erzeuger erzeugen Zyklonströmungen und sind geeignet zum Fördern/Absaugen von Pulvern, Granulaten, Sägemehl, Metallspänen, Flüssigkeiten, Rauch oder Kondensaten. Keine beweglichen Teile, robust und explosionsgeschützt; lieferbar in Aluminium oder Edelstahl.

Kartuschen- und Conveyor-Vakuumerzeuger
Kleine Kartuschen-Vakuumerzeuger (PVR-Serie) für Verpackungsmaschinen, niedrige Versorgungsdrücke (1–3 bar), Vakuumwerte bis ca. -72 kPa; CNC-/Förderband-varianten (einstellbare Conveyor-Erzeuger PVRxx) ermöglichen Regelung von Durchfluss und Vakuum ohne Änderung der Zuluftanzeige.

Zubehör und Energiespar-Module
Breite Palette an Zubehör: servogesteuerte Pneumatikventile mit Koaxialverschluss, Hülsenventile, Schalldämpfer SSX (verschiedene Größen), Energie-Saving-Kabelsätze, digitale Vakuumschalter, Mikromagnetventile, Verteiler (Aluminium / Plexiglas), Saugfilter und Montagekits für modulare Systeme.

Hinweis zu Dokumentation
Für viele Produktgruppen sind technische PDF-Tabellen, Datenblätter und CAD-Dateien verfügbar (separate Produkt-Dokumente mit Leistungsdaten, Durchfluss- und Abflusszeiten, Montagehinweisen und Abmessungen).

Charakteristika / Spezifikationen techn. (Zusammenstellung)

• Funktionsprinzip: Venturi-Prinzip / Ejektor-Technik bei den meisten Erzeugern; Jet/Fluss-Prinzip bei Fördererzeugern.
• Versorgungsdruck: typische Nennwerte 1–3 bar (LP/MLP), 4–6 bar (Standard M/MX/MD), spezielle Artikel für <4 bar.
• Saugleistungen: von ~1–4 m3/h (kleine Kartuschen) bis hin zu mehreren hundert m3/h (modulare PVP- Reihen: z. B. 24–900 m3/h je nach Baureihe).
• Maximales Endvakuum mehrstufig: bis ca. 90% (Endvakuum ~100 mbar abs.).
• Materialien: eloxiertes Aluminium (standard), Edelstahl/Edelstahlejektoren (bei großen/modularen Modellen), Messing-Auswerfer bei bestimmten Artikeln.
• Dichtungen: Standard EPDM; FKM auf Anfrage.
• Temperaturbereich (bei mehrstufigen): typischer Einsatzbereich -20 °C bis +80 °C (je nach Typ).
• Schalldämmung: Schalldämpfer SSX verfügbar; Lärmminderung z. B. -13 bis -20 dB(A) bei SSX-Typen.
• Energieeinsparung: integrierte Vakuumschalter, koaxiale Absperrventile und Energiesparsets reduzieren Druckluftverbrauch durch zeitlich gesteuerte Versorgung.
• Optionen: integrierte Vakuummessgeräte, digitale Vakuumschalter (auch IO-Link möglich), pneumatische/elektrische Magnetventile, Modulkits für GVMM-Systeme.
