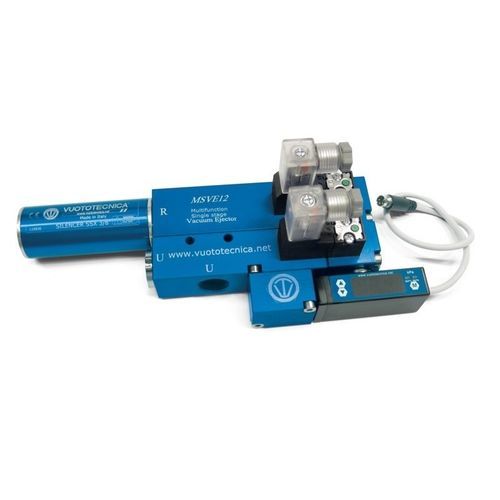

Vakuumgenerator MSVE series

Multifunktion

Produktübersicht
Die MSVE-Einstufigen Multifunktions-Vakuumerzeuger sind so konzipiert, dass sie ein komplettes Vakuum-Greifsystem bedienen können. Das besondere Druckluftversorgungssystem mit koaxialen Verschlüssen erlaubt die Zufuhr großer Luftmengen sowohl zu den Ejektoren als auch zum Ausstoßsystem, was höhere Geschwindigkeiten beim Greifen und Loslassen der Last ermöglicht. Ausgestattet mit einstufigen Ausstoßern, die mit niedrigem Druck (max. 4 bar) betrieben werden, erreichen sie sehr hohe Entleergeschwindigkeiten in Bezug auf ihre Saugleistung, was schnellere und leistungsfähigere Arbeitszyklen ermöglicht.

Funktionen und Betriebsarten
Durch zwei Mikro-Magnetventile wird die Druckluftzufuhr zum Vakuum-Ausstoßer und zur Abgasdecke gesteuert; die Abgasdecke ist über einen Schraubenstromregler in Stärke und Dauer einstellbar. Ein am Sauganschluss integriertes Rückschlagventil sorgt bei Stromausfall für die Aufrechterhaltung des Vakuums im Einsatz. Ein digitaler Vakuumschalter mit Anzeige- und Schalt-LED verwaltet die Druckluftversorgung und liefert ein Signal für einen sicheren Zyklusstart. Die Modulation der Luftzufuhr hält den Vakuumgrad innerhalb voreingestellter Sicherheitswerte (Hysterese) und gestattet eine erhebliche Einsparung an Druckluft. Ein zweites, unabhängiges, einstellbares Vakuumschaltsignal kann verwendet werden, um den Zyklusstart freizugeben, wenn das erforderliche Vakuumniveau erreicht ist. Am Ende des Arbeitszyklus wird die Druckluftzufuhr zum Erzeuger deaktiviert und gleichzeitig das Ausstoß-Mikro-Magnetventil für die schnelle Wiederherstellung des Atmosphärendrucks aktiviert.

Anwendungsbereiche
Die MSVE-Erzeuger können in beliebiger Position installiert werden und eignen sich für den Betrieb von Sauggreifsystemen und die Handhabung von Blechen, Glas, Marmor, Keramik, Kunststoff, Pappe, Holz usw., insbesondere im Bereich der Industrierobotik, wo kompakte, leistungsstarke Geräte gefragt sind.

Zubehör und Ersatzteile (Auszug)

• Kabelsatz mit integrierter Energiesparvorrichtung
• Stecker
• Kabel mit Axialstecker
• Kabel mit Radialstecker
• Mikromagnetventil zur Versorgung NC
• Versorgungs- und Blasmagnetventil NC
• Digitaler Vakuumschalter

Produktcodes (Auszug): MSVE, MSVENC, SSX1/4, SSX3/8, SSX1/2, 0015202, 0015203, 0015157, 0007424, 001220, 001221, 0015503, 0015504, 0015560, 123010.

Spezialzubehör - Pneumatikventil mit Muffe (Zubehör für einstufige Vakuumerzeuger)
Dieses Hülsenventil wurde entwickelt, um eine schnellere Wiederherstellung des Atmosphärendrucks in den Sauggreifern während der Ablösephase zu gewährleisten. Es schließt durch pneumatische Betätigung am Ende des Zyklus den Auslaufanschluss des Erzeugers und leitet die Zuluft in den Anschluss der Nutzung, so dass die Sauggreifer sofort abgelöst werden. Geeignet für Erzeuger mit Durchflussmengen bis zu 15 mc/h. Material: eloxiertes Aluminium mit integriertem Silikonmembranschlauch. Produktcode: 070290.

Handbücher / Datenblätter
Es sind technische PDFs für die MSVE-Modelle verfügbar (Produktserie MSVE), darunter Datenblätter/Prospekte mit technischen Angaben und Installationshinweisen.
