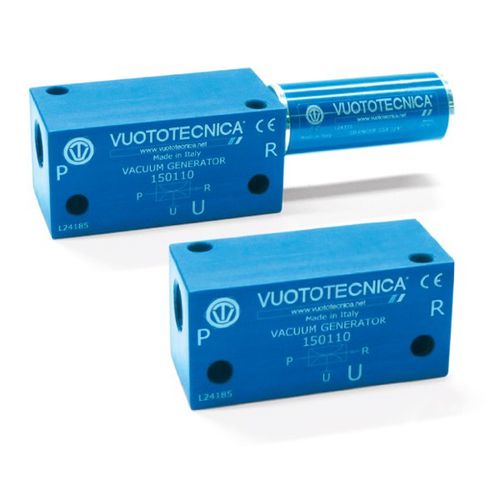

Einstufiger Venturi-Ejektor 150110

kompakt

Die Arbeitsweise der einstufigen Vakuumerzeuger basiert auf dem Venturi-Prinzip. Wenn der Erzeuger mit Druckluft in P versorgt wird, wird am Anschluss U ein Unterdruck erzeugt und in R wird die Zuluft mit der angesaugten Luft abgeführt. Wird die Luftzufuhr in P unterbrochen, hört die Vakuumwirkung in U auf. Der optimale Luftzufuhrdruck beträgt normalerweise 6 bar, aber bei Erzeugern mit den in ihrem Artikel angegebenen Buchstaben LP genügt ein Druck von weniger als 4 bar, um die beste Leistung zu erzielen. Auf Wunsch können die Vakuumerzeuger mit einem hochschalldämmenden Schalldämpfer geliefert werden, der am Abgasanschluss R montiert ist. Der eistufige Vakuumerzeuger wird vornehmlich für die Steuerung von Sauggreifern, für das Aufnehmen und die Bewegung nicht poröser Objekte sowie für den Einsatz in Apparaten, in denen die Anforderungen an die Saugleistung begrenzt sind, eingesetzt. Sie sind vollständig aus eloxiertem Aluminium gefertigt, je nach Artikel mit Ausstossern aus Messing oder Aluminium.
