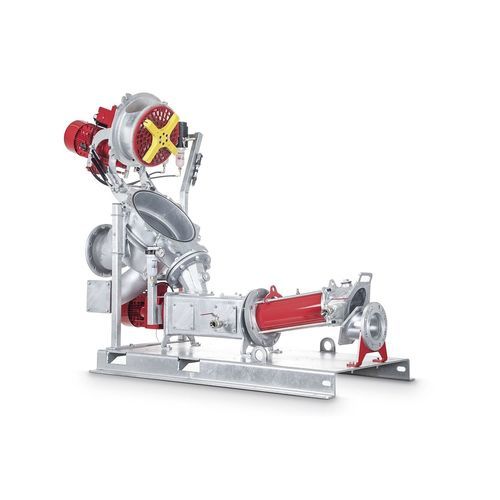

Exzenterschnecken-Pumpenaggregat CC-Cut

für BiogasSchlammselbstansaugend

Überblick
Das CC-Cut kombiniert eine Exzenterschneckenpumpe der CC‑Serie mit einem RotaCut‑Zerkleinerer in Vorschaltung, um das Anfahren, Fördern und die Aufbereitung sehr unterschiedlicher, hochviskoser Medien mit Feststoffen, Fasern und Störstoffen zu ermöglichen. Das kompakte System lässt sich gut in Biogasanlagen und ähnliche Anwendungen integrieren, in denen Viskositätsreduktion, Schwergutabtrennung und Homogenisierung erforderlich sind.

Wesentliche Vorteile

• Verbesserte Förderfähigkeit durch Kombination von Pumpe und Zerkleinerer
• Zuverlässige Handhabung hochviskoser und anspruchsvoller Medien
• Reduktion von Schmutz und Abscheidung von Schwergut vor nachgeschalteten Anlagen
• Kleine Stellfläche dank kompakter Bauweise
• Schnelle Vor‑Ort‑Wartung und Austausch von Verschleißteilen (QuickService)

Konzept / Funktion
Der CC-Cut zerkleinert störende Feststoffe, scheidet Schwergut ab und homogenisiert viskose Suspensionen, um Verstopfungen und Störungen in nachgeschalteten Komponenten zu vermeiden. Durch Viskositätsreduktion und Verringerung von Schwimmschichten kann der Energiebedarf nachfolgender Pumpen und Rührwerke gesenkt werden.

Baureihen / Modelle

• CC-Cut / RCQ-33Gpro — Kleines, servicefreundliches System für geringe Volumenströme; geeignet zur Behandlung und zum Schutz nachgeschalteter Einheiten bei kleinen viskosen Volumen.
• CC-Cut / RCQ-43Qpro — Kompakte, leicht wartbare Ausführung für intensive Aufbereitung viskoser Medien mit schnellem Ersatz von Bauteilen vor Ort.
• CC-Cut / RCX-48G — Vielseitiges, effizientes System für die wirtschaftliche Aufbereitung größerer Volumenströme mittel‑ bis hochviskoser Medien; lange Standzeiten und zuverlässige Schwergutabscheidung.
• CC-Cut / RCX-58G — Leistungsstarke Ausführung für kontinuierliche, intensive Aufbereitung und Förderung großer Volumen sehr viskoser Suspensionen unter anspruchsvollen Bedingungen.

Features

• Schwergutabscheider — In jedem RotaCut integrierter Abscheider zur Entfernung von Steinen und Metallteilen zum Schutz von Zerkleinerer und nachgeschalteten Komponenten.
• Schwenkmechanismus — Rotor/Stator‑Einheit kann für Wartungsarbeiten geschwenkt werden, ohne die Saugleitung zu demontieren.
• Geschützte Kardanwelle — Überdimensionierte Kardanwelle mit zwei Gelenken und Manschettenschutz für zuverlässige Leistungsübertragung und Schutz vor Beschädigungen.
• Teilewechsel‑Varianten — Mehrere Austauschstrategien: Rotor/Stator als Einheit, Austausch der rotierenden Einheit oder konventioneller sequentieller Austausch.
• Schneidsiebgeometrie — Optimierte, wendbare Schneidsiebe aus verschleißfestem Spezialstahl für laufruhigen Betrieb und lange Lebensdauer.
• QuickService — Vollumfängliche QuickService‑Funktionalität, sodass Verschleißteile in wenigen Schritten vor Ort gewechselt werden können.
• Kompakte Bauweise — Pumpe und Zerkleinerer so montiert, dass Saugwege kurz und die Stellfläche gering bleiben, bei gleichzeitig gutem Wartungszugang.
• Quality Cartridge — Werksgeprüfte, vormontierte Gleitringdichtung in Cartridge‑Bauform zur vereinfachten und beschleunigten Dichtungswechselung vor Ort.
• ACCplus — Optionale Online‑Überwachung des Messerzustands zur Reduzierung des Wartungsaufwands und zur Einbindung in Leitsysteme.

Optionen

• Rotor‑/Stator‑Geometrien — Standard einstufig (M1), zweistufig (M2) für höhere Drücke und lange Geometrien (D1) für sehr viskose oder abrasive Medien.
• Schneidsiebe — Freier Kugeldurchgang von ca. 4 mm bis 50 mm; Edelstahlausführungen für aggressive Medien erhältlich.
• Auto‑Reverse‑Funktion — Erkennt Blockaden und dreht periodisch um, um Schneidkanten zu schonen und die Leistung bei reduziertem Energieverbrauch zu erhalten.
• Debris Removal System (DRS) — Entfernt Schwergut kontinuierlich während des Betriebs bei minimalem Mediumverlust.

Anwendungsbereiche
Hauptsächlich für Biogasanlagen: Förderung und Aufbereitung von Gülle, Rezirkulat und Biosuspensionen mit Stroh, Gras, Futterresten, Steinen, Metallteilen und anderen Störstoffen. Der CC-Cut kann als zentrale Aufbereitungseinheit integriert werden, um Ausfälle in nachgelagerten Anlagenteilen zu reduzieren und die Gesamteffizienz zu steigern.

Wartung & Service
Alle Verschleißteile sind vor Ort zugänglich und austauschbar. QuickService‑Funktionen und modulare Austauschoptionen minimieren Standzeiten und ermöglichen eine schnelle Wiederinbetriebnahme.

Technische Daten

• Produkt: CC-Cut Pumpensystem (Exzenterschneckenpumpe CC‑Serie + RotaCut‑Zerkleinerer)
• Hauptanwendung: Förderung und Aufbereitung viskoser, feststoffbeladener organischer Medien (Biogasanwendungen)
• Vorteile: Reduktion von Fremdstoffen, Schwergutabtrennung, Homogenisierung, Viskositätsminderung
• Schneidsiebe - freier Durchgang: ca. 4 mm bis 50 mm (modellabhängig)
• Rotor‑/Stator‑Geometrieoptionen: M1, M2, D1 (modell-/anwendungsabhängig)
• Wartungsmerkmale: Schwenkmechanismus, QuickService‑Zugänglichkeit, Quality‑Cartridge
• Optionen: ACCplus, Auto‑Reverse, Debris Removal System (DRS)
• Konstruktionsfokus: kompakte Bauweise, einfache Wartung vor Ort, geschützte Kardanwelle
