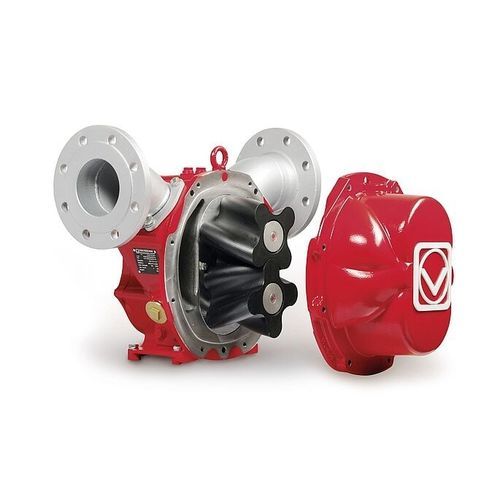

Drehkolbenpumpe IQ series

Schlammfür Abwasserfür Biogas

Überblick
Die IQ-Serie ist eine Baureihe von Drehkolbenpumpen, die für wirtschaftlichen Betrieb, vereinfachte Wartung und hohe Verfügbarkeit entwickelt wurde. Das einteilige, abnehmbare Pumpengehäuse und die modularen Komponenten ermöglichen schnellen Vor-Ort-Service, während die Pumpe in der Rohrleitung verbleibt.

Konstruktion und Prinzip
IQ-Pumpen verwenden pulsationsfreie HiFlo‑Drehkolben und das InjectionSystem, das die Fremdkörperverträglichkeit und den Trockenlaufschutz erhöht. Das einteilige Gehäuse lässt sich mit wenigen Handgriffen demontieren, sodass direkter Zugang zu den Förderelementen möglich ist.

Eigenschaften

• Quality Cartridge: vormontierte Gleitringdichtung im Cartridge‑Design für schnellen, fehlerfreien Austausch der Wellenabdichtung.
• HiFlo‑Drehkolben: pulsationsfreie Förderung, verbessertes Ansaugverhalten und längere Lebensdauer von Antrieb und Kupplung.
• Integrierte Leistungsreserve: größere Kolben und Deckel können montiert werden, um die Förderleistung um bis zu ~40% zu erhöhen.
• QuickService: Kolben, Dichtung und Verschleißplatten vor Ort austauschbar ohne Pumpendemontage, reduziert Stillstandzeiten.

Baureihen / Modelle

• IQ112 — Universelle Drehkolbenpumpe. Förderleistung bis 78 m³/h, Betriebsdruck bis 7 bar. Geeignet für schwierige Medien wie Primärschlamm und stoffbeladene Medien.
• IQ152 — Leistungsstarke Drehkolbenpumpe. Förderleistung bis 154 m³/h, Betriebsdruck bis 7 bar. Für Kläranlagen und industrielle Anwendungen mit hohen Verfügbarkeitsanforderungen.

Optionen

• Materialien: Standard Grauguss, serienmäßig ADI- und Edelstahlversionen; auf Anfrage Pumpenkammerkomponenten in Duplexstahl oder Nickelbasislegierungen.
• Wärmebehandlungen und verschleißfeste Beschichtungen für Verschleißplatten und Gehäusekomponenten.
• ATEX‑konforme Ausführungen für explosionsgefährdete Bereiche verfügbar.

Anwendungsbereiche

• Biogasanlagen — wirtschaftlicher Transport von Gärresten und Brüden
• Industrie — wartungsarmer Einsatz in industriellen Prozessen
• Abwasser — Förderung von Schlämmen und Abwässern, auch mit groben Feststoffen

Weitere Informationen
Technische Broschüren und ein ePaper zur IQ‑Serie von Vogelsang sind auf der Produktseite verfügbar.

Technische Daten

• HiFlo‑Drehkolben, pulsationsfrei
• InjectionSystem für Fremdkörperverträglichkeit und Trockenlaufschutz
• ein­teiliges Pumpengehäuse für vereinfachten Zugriff
• QuickService: Ersatz vor Ort
• Quality‑Cartridge: vormontierte Gleitringdichtung
• Materialoptionen: Grauguss, ADI, Edelstahl; optional Duplex, Nickelbasislegierungen
• Optionale Wärmebehandlung und verschleißfeste Beschichtungen
• ATEX‑Option verfügbar
• IQ112: bis 78 m³/h, bis 7 bar
• IQ152: bis 154 m³/h, bis 7 bar
• Selbstansaugend und trockenlaufsicher
