Drehkolbenpumpe BioCut

Schlammfür Biogasselbstansaugend

Übersicht

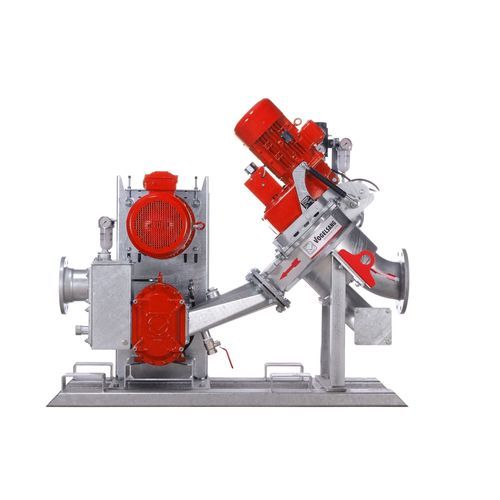

Der BioCut ist ein kompaktes Pumpensystem, entwickelt für Biogasanlagen und andere anspruchsvolle Industrieanwendungen. Es kombiniert eine VX‑Serie Drehkolbenpumpe mit einem RotaCut‑Nasszerkleinerer, um Schwergut abzutrennen, faserige und störende Feststoffe zu zerkleinern und eine homogene, förderbare Suspension zu erzeugen. Die Anordnung ist platzsparend und auf einfache Wartung vor Ort ausgelegt.

Wesentliche Vorteile

• Kosteneffiziente Förderung von viskosen, feststoff- und faserbeladenen Medien
• Abscheidung von Schwergut vor der Pumpe zum Schutz nachgeschalteter Komponenten
• Vorgeschaltete Zerkleinerung zur Homogenisierung und verbesserten Förderbarkeit
• Kompakte Bauweise mit kurzen Saugleitungen
• QuickService‑Zugänglichkeit für schnelle Vor‑Ort‑Wartung

Funktionsprinzip
Der vorgeschaltete RotaCut separiert Schwergut (Steine, Metallteile) und reduziert faserige bzw. störende Stoffe. Das aufbereitete Medium erreicht die VX‑Pumpe als homogenere Suspension mit verringerter Schwimmschichtneigung und geringerer Viskosität, was das Förderverhalten verbessert und den Energiebedarf senken kann.

Baureihen / Typen

• BioCut VX136-105Q/RCQ-26G – kompakte Einheit für geringe Volumenströme; RotaCut trennt Schwergut und zerkleinert Fasern.
• BioCut VX136-105Q/RCQ-33Gpro – kleine, leistungsfähige Einheit mit RCQpro für anspruchsvolle heterogene Medien.
• BioCut VX136-140Q/RCQ-33Gpro – universelle Standardausführung für konventionelle Anwendungen.
• BioCut VX186-130Q/RCQ-43Gpro – große Einheit für hohe Volumenströme und viskose Suspensionen.

Features (Detailinformationen)

• Integrierte Schwergutabscheidung zum Schutz von Zerkleinerer und Pumpe
• QuickService‑Design: Verschleißteile vor Ort zugänglich und wechselbar
• Nachstellbare Gehäusehalbschalen zur Kompensation von Verschleiß
• Bruchsichere Wellen zur Reduzierung von Durchbiegung und Startverschleiß
• Elementbauweise des Pumpenkörpers für wirtschaftlichen Austausch einzelner Komponenten
• Optimierte Schneidsiebgeometrien, beidseitig nutzbar und verschleißfest; freie Passagen 4–50 mm
• Quality‑Cartridge: vormontierte Gleitringdichtung zur schnellen und sicheren Dichtungs‑Erneuerung
• Kompakte Montage: Pumpe und Zerkleinerer auf gemeinsamer Konsole, kurze Saugwege
• Selbstansaugend: Ansaugfähigkeit bis etwa 9 m Tiefe

Optionen

• Anschlussbox — zur Schwergutabteilung in Verbindung mit XRipper/XRP
• InjectionSystem — erhöht Unempfindlichkeit gegen Fremdstoffe, volumetrische Effizienz und Saugvermögen
• Radiale Schutzplatten aus hochverschleißfestem Spezialstahl
• HiFlo®‑Drehkolben — pulsationsarme Förderung und verbessertes Ansaugverhalten
• Verschiedene Schneidsiebe (freier Kugeldurchgang 4–50 mm); optional Edelstahlausführung
• ACCplus — Online‑Überwachung des Messerzustands
• Auto‑Reverse‑Funktion — Blockadeerkennung und periodische Reversierung zur Erhaltung der Schneidwirkung

Anwendungsbereiche
Biogasanlagen/Vergärungsanlagen und weitere Anwendungen mit Gülle, Biosuspensionen oder sonstigen Medien mit hohem Feststoff-/Faseranteil und Fremdkörpern. Der BioCut trennt Schwergut, zerkleinert störende Stoffe, homogenisiert das Medium und verbessert die Förderleistung sowie die Anlageneffizienz.

Service & Wartung

• QuickService‑Konzept ermöglicht schnellen Vor‑Ort‑Austausch von Verschleißteilen ohne Ausbau der gesamten Einheit
• Modulare Elementbauweise reduziert Wartungsaufwand und -kosten

Caractéristiques / spécifications techniques

• Systemaufbau: RotaCut (Nasszerkleinerer) + VX‑Serie Drehkolbenpumpe
• Verfügbare Typen: VX136-105Q/RCQ-26G, VX136-105Q/RCQ-33Gpro, VX136-140Q/RCQ-33Gpro, VX186-130Q/RCQ-43Gpro
• Funktionen: Schwergutabscheidung, Zerkleinerung, Homogenisierung, Selbstansaugung (bis ca. 9 m)
• Wartung: QuickService, Quality‑Cartridge Gleitringdichtung, austauschbare Schneidsiebe
• Optionen: InjectionSystem, HiFlo®‑Loben, radiale Schutzplatten, ACCplus, Auto‑Reverse
