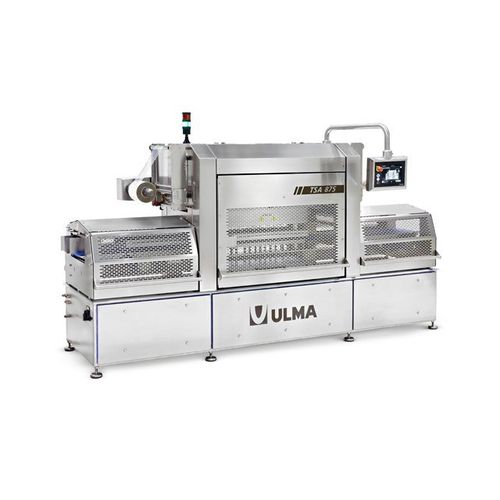

Linearer Schalensiegler TSA 875

automatischVakuumVerpackungen unter Schutzatmosphäre

Beschreibung
Automatischer Schalenversiegler für vorgeformte reguläre Schalen. Bis zu 22 Takte/min im Cut & Seal und bis zu 19 Takte/min im MAP‑Betrieb (häufig wird eine Produktionsangabe von bis zu 20 Takte/min genannt). Unterstützt MAP, Vakuum und Skin. Schalentansport über Greifarme; geeignet für Integration in mittel‑ bis hochproduktive Linien.

Detaillierte Beschreibung
Ausgelegt zum Versiegeln verschiedenster Schalenmaterialien und bedruckbarer Oberfolien. Verpackungsarten: MAP, Vakuum, Skin je nach Produktanforderung. Siegelprozess als Einzel‑ oder Doppelreihe je nach Format. Konstruktion ermöglicht präzise Schalenpositionierung für automatisierte Linien und Dauereinsatz.

DESIGN‑HIGHLIGHTS

• Hygienisches Design für Lebensmittelumgebungen.
• Kontrollierte Siegelkraft für reproduzierbare Nähte.
• Gute Zugänglichkeit für Reinigung.
• Industrielle Bauweise für Dauerbetrieb.
• Bedienoberfläche mit einfacher Handhabung.
• Ausgelegt zur Minimierung von Wartungsaufwand.
• Vielseitig für unterschiedliche Formate und Materialien.

Funktionsmerkmale

• Energieeffizienter Betrieb.
• Produktionsleistung: bis zu 20 Takte/min (bis zu 22 Cut & Seal; bis zu 19 MAP je nach Konfiguration).
• Schneller Formatwechsel zur Reduzierung von Stillstandzeiten.

Technische Eigenschaften

• Siegelfläche: 330 x 875 mm.
• Maximale Schalenhöhe: 80 mm oder 120 mm (je nach Ausführung).
• Matrizenhub durch Servomotor.
• Armöffnung/-schließung und Matrizenübergabe per Servomotor.
• Schneller Matrizenwechsel ohne Werkzeug; Positionierungsdetektoren vorhanden.
• Schutzart: IP65.
• Schalenzuführung und Positionierung: Band mit Trommelmotor; Band demontierbar ohne Werkzeug.
• Gasdruckregelung über Bedienfeld (aufzeichnungsfähig); Gasspeichertank inklusive.
• Rollenhalter mit pneumatischer Klemmung; Filmende‑ und Bruchdetektoren; motorisierte Filmspannungsregelung.
• Zentralisiertes Schmiersystem.
• Bedienfeld UPC10A‑C: 10" Touchscreen Industrie‑PC; Zugriffsschutz in 3 Berechtigungsstufen; Ethernet‑Schnittstelle; integriertes Wartungs/ Ereignis‑Management.

Hauptoptionen

• Entstapler für Schalen.
• Belademodule und Zuführförderer.
• Dosier‑ und Produktladesysteme.
• Matrizenhalter‑Wagen und Akkumulatortische.
• Schalen‑Aligner / Konverger.
• Kodier‑ und Drucksysteme.
• Siegelschusstester (UST) und Metalldetektoren.
• Integration für End‑of‑Line.

Caractéristiques / spécifications techniques

• Siegelfläche: 330 x 875 mm.
• Max. Schalenhöhe: 80 / 120 mm.
• Produktionsleistung: bis zu 20 Takte/min (bis zu 22 Cut & Seal; bis zu 19 MAP).
• Antriebe: Servomotoren für Matrizenhub und Armbewegungen.
• Schneller Matrizenwechsel ohne Werkzeug mit Positionsdetektoren.
• Schutzart IP65.
• Zuführung per Band mit Trommelmotor, demontierbar ohne Werkzeug.
• Gasmanagement: Bedienfeldsteuerung, Aufzeichnung, Gasspeichertank.
• Filmführung: motorisierte Spannungsregelung, Filmende‑/Bruchdetektoren, pneumatische Rollenhalterung.
• Zentrales Schmiersystem und UPC10A‑C Steuerung mit 10" Touchscreen und Ethernet.
