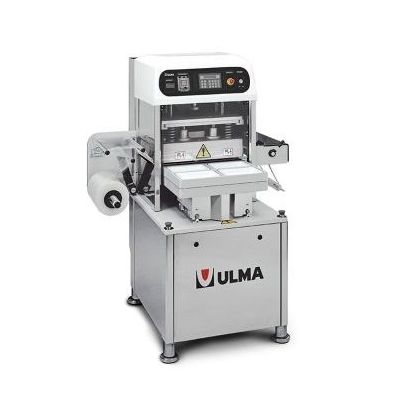

Linearer Schalensiegler SMART 500

halbautomatischVakuumfür Schalen

Übersicht
Halbautomatische, vorindustrielle Schalenversiegelungsmaschine für vorgeformte Schalen. Geeignet für Verpackung unter modifizierter Atmosphäre (MAP) und Vakuumverpackung. Leistung: bis zu 8 Zyklen/min im Schneide‑/Siegelmodus und bis zu 5 Zyklen/min bei MAP. Manuelles Schalentransportsystem, mittel‑hohe Leistungsstufe.

Prozess und Zyklus

• Schalen mit Produkt in die Kavitäten der Maschine legen.
• Zyklus durch gleichzeitiges Drücken beider Starttasten starten.
• Ablauf der Operationen:
• Einfahren und Schließen der Kavitäten.
• Vakuumphase (optional).
• Gasspülung (optional).
• Versiegeln der Folie mit der Schale.
• Formschneiden der Folie.
• Rückführung der Kavitäten und Vorlauf der Folie für den nächsten Zyklus.

Betriebliche Hinweise

• Während der Rückführung werden die Schalen leicht angehoben, um das Entnehmen und Wiedereinlegen zu erleichtern (zeitlich einstellbar).
• Schnelle Formatwechsel: Höhenverstellung der Schale in ~1 Minute; kompletter Kavitätenwechsel < 5 Minuten, werkzeuglos.
• Maschine ausgelegt zur Erfüllung der CE‑Sicherheitsanforderungen und ISO 9001 Qualitätsstandards.

Sicherheitsmerkmale

• Sicherheitsabdeckungen begrenzen den Zugang zum Schneid‑ und Siegelbereich während des Zyklus.
• Abdeckungen sind mit Sicherheitsschaltern ausgestattet.
• Zweihandstart: Beide Starttasten müssen gleichzeitig gedrückt werden, bis die Kavität vollständig eingefahren ist.
• Steuerkreise arbeiten mit 24 V.

Konstruktion und Technik

• Aus korrosionsbeständigen / rostfreien Materialien gefertigt für Hygieneanforderungen.
• SIEMENS SPS Steuerung (PLC).
• LCD‑Anzeige für Parameter, Status und Fehlermeldungen.
• Elektrischer Schutzgrad IP65 für Reinigung und Sanitisierung.

Bedienkomfort

• Automatischer Zyklus mit programmierbarem Speicher für bis zu 20 Setups.
• Schnelle, werkzeuglose Formatwechsel und einstellbare Auswurffrist für Schalen.
• Steuerungsfunktionen für die Handhabung von Flüssigkeiten und Saucen.

Wartung

• Geringer Wartungsaufwand.
• Abnehmbare Abdeckungen für einfachen Zugang zu Komponenten für Reinigung und Service.

Optionen

• Vakuumsystem mit digitaler Vakuumregelung (Pumpen: 63 oder 100 m3/h).
• Gasspülsystem (MAP).
• Zentriersystem für bedruckte Folie, Datumsdrucker und Flüssigkeitsabscheider.
• Freitragende Folienrollenhalterung und Gastank.
• Zubehör zur vereinfachten Kavitätenumrüstung und Drehzahlregelung für flüssige Produkte.
• Maximale Schalenhöhe: 120 mm.

Technische Spezifikationen

• Modell: SMART 500 (halbautomatischer Schalenversiegler).
• Leistung: bis zu 8 Zyklen/min (Schneiden & Siegeln); bis zu 5 Zyklen/min (MAP).
• Verpackungsarten: MAP und Vakuum.
• Transport: manuelles Schalentransportsystem.
• Maximale Schalenhöhe: 120 mm.
• Vakuumpumpenoptionen: 63 oder 100 m3/h (integriert).
• PLC: SIEMENS; Anzeige: LCD; Programmierbarkeit: bis zu 20 Setups.
• Hygiene/Reinigung: IP65; Konstruktion: korrosionsbeständige Materialien.
• Formatwechsel: Höhenverstellung der Schale ~1 Min.; kompletter Kavitätenwechsel < 5 Min., werkzeuglos.
