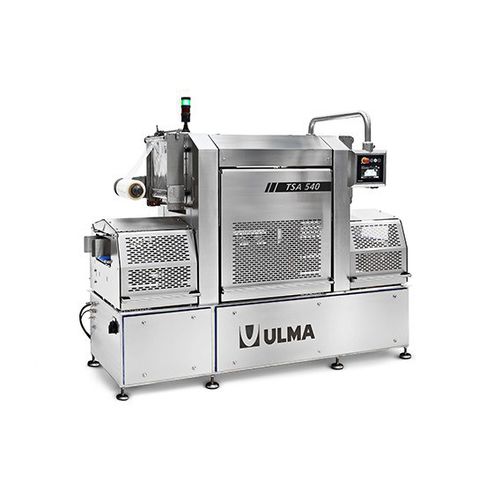

Linearer Schalensiegler TSA 540

automatischMehrleitungHochgeschwindigkeit

Overview
Automatischer Schalensiegler für vorgeformte, regelmäßige Schalen. Bis zu 23 Takte/min im Cut-&-Seal-Modus und bis zu 21 Takte/min im MAP-Betrieb; betriebliche Referenz bis zu 20 Takte/min, abhängig vom Produkt und Format. Unterstützt MAP, Vakuum und Skin-Verpackung. Siegelbereich 330 x 540 mm; maximale Schalenhöhe 80 / 120 mm. Siegeln einreihig oder zweireihig möglich.

Typische Anwendungen

• Lebensmittelverarbeiter: Fertiggerichte, Frischwaren, Fleisch, Geflügel, Fisch, Molkereiprodukte und verarbeitete Lebensmittel.
• Lohnverpacker und industrielle Verpackungslinien, die MAP oder Vakuum und Integration in automatisierte Linien erfordern.

Design-Highlights

• Hygienisches Design für Lebensmittelumgebungen.
• Gesteuerte Siegelkraft und präzise Schalenpositionierung.
• Einfache Reinigung und Wartungszugang; werkzeugloser Wechsel von Bahn und Werkzeug.
• Modulares Layout zur Linienintegration.

Funktionsmerkmale

• Energieeffiziente Antriebssysteme.
• Hohe Produktionsleistung: bis zu 20 Takte/min im Standardbetrieb.
• Schneller Formatwechsel und werkzeugloser Werkzeugwechsel.

Technische Merkmale

• Siegelbereich: 330 x 540 mm.
• Maximale Schalenhöhe: 80 / 120 mm.
• Produktionsgeschwindigkeit: bis zu 23 Takte/min (Cut & Seal); bis zu 21 Takte/min (MAP); betriebliche Referenz bis zu 20 Takte/min.
• Hebung und Transfer von Werkzeugen per Servomotoren; Öffnen/Schließen der Greifarme pneumatisch.
• Zuführung und Positionierung der Schalen per Band mit Trommelmotor; Banddemontage ohne Werkzeug.
• Spulenhalter: pneumatische Spannvorrichtung und motorisierter Rollenhalter; Filmende- und Bruchdetektoren.
• Zentralisierte Schmierung; Schutzart IP65.
• Steuerpanel UPC7: 7" Industrie-Touchscreen-PC, 3 Autorisierungsstufen, Ethernet-Schnittstelle, integriertes Wartungs- und Ereignismanagement.

Gängige Optionen

• Schalenzuführer/Depalettierer und Belademodule.
• Zuführbänder, Akkumuliertische, Ausricht- und Umlenkmodule für Schalen.
• Dosier- und Beladesysteme; Wagen für Werkzeughalter für schnellen Wechsel.
• Kodier-/Drucksysteme und Siegelprüfer (UST).
• Metalldetektoren und Integration am Linienende.
