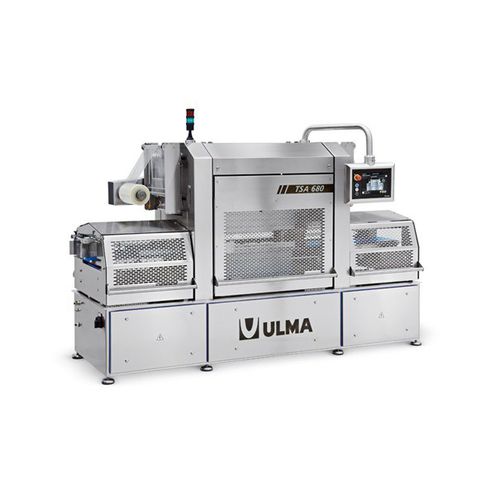

Automatischer Schalensiegler TSA 680

für SchalenVakuumMehrleitung

Beschreibung
Bis zu 23 Zyklen/min im Cut-&-Seal-Betrieb und bis zu 20 Zyklen/min in MAP. Automatischer Schalenverziegler für vorgeformte, reguläre Schalen. Unterstützt Verpackung in modifizierter Atmosphäre (MAP), Vakuum und Skin. Schalenttransport über Greifarme. Geeignet zur Integration in mittel- bis hochproduktive Produktionslinien mit präziser Schalenpositionierung.

Detailbeschreibung
Automatischer Schalenversiegler, kompatibel mit verschiedenen Schalenmaterialien und bedruckbaren Oberfolien. Der Siegelprozess kann einreihig (eine Reihe) oder zweireihig (zwei Reihen) konfiguriert werden, je nach Format. Ausgelegt für schnellen Formatwechsel und Integration mit Zu- und Abfuhrmodulen.

Design Highlights

• Hygienisches Design.
• Hohe Siegelkraft.
• Leichte Reinigung und Wartungszugang.
• Robuste Industrieausführung.
• Einfache Bedienung.
• Reduzierte Wartungskosten.
• Vielseitig für verschiedene Schalenformate und Materialien.

Funktionsmerkmale

• Energieeffizienter Betrieb.
• Hohe Produktionsleistung: bis zu 20 Takte/min in MAP (bis zu 23 Takte/min im Cut-&-Seal-Modus).
• Schneller und einfacher Formatwechsel.

Technische Eigenschaften

• Siegelfläche: 330x680 mm.
• Maximale Schalenhöhe: 80/120 mm.
• Matrizenhub und Armbewegungen durch Servomotoren.
• Schneller Matrizenwechsel ohne Werkzeug; Matrizen-/Dom-Positionierungsdetektoren.
• Schutzart: IP65.
• Schalenzuführung und Positionierung über Band mit Trommelmotor; Banddemontage ohne Werkzeug.
• Gasdruckregelung über Bedienfeld (aufzeichnungsfähig); Gasspeichertank inklusive.
• Rollenhalter mit pneumatischer Greifung.
• Filmende- und Filmbruchdetektoren; motorisierte Filmspannungskontrolle.
• Zentralisiertes Schmiersystem.
• Bedienfeld UPC10A-C: 10" Touchscreen Industrie-PC; Zugriffsschutz mit 3 Berechtigungsstufen; Ethernet-Schnittstelle; integriertes Wartungs-/Ereignismanagement.

Hauptoptionen

• Entstapler für Schalen.
• Beladungsmodule und Zufuhrförderer.
• Dosier- und Produktladesysteme.
• Matrizenwagen und Akkumulatortisch.
• Schalenkonverger und Ausrichter.
• Codier- und Drucksysteme.
• Siegelprüfgerät (UST) und Metalldetektoren.
• Module zur End-of-Line-Integration.

Eigenschaften / Technische Spezifikationen

• Modell: TSA 680.
• Siegelfläche: 330x680 mm.
• Maximale Schalenhöhe: 80/120 mm.
• Produktionsleistung: bis zu 23 Takte/min (Cut & Seal) und bis zu 20 Takte/min (MAP).
• Antrieb: Servomotoren für Matrizenhub, Armbewegung und Werkzeugtransfer.
• Schutzart: IP65.
• Zuführung: Band mit Trommelmotor; schnelle Banddemontage.
• Gasregelung und Speichertank inklusive.
• Steuerung: UPC10A-C 10" Touchscreen, 3 Berechtigungsstufen, Ethernet, integriertes Wartungsprogramm.
