Servoelektrische Abkantpresse TruBend 5000 series

CNC6-AchsHochgeschwindigkeit

Überblick

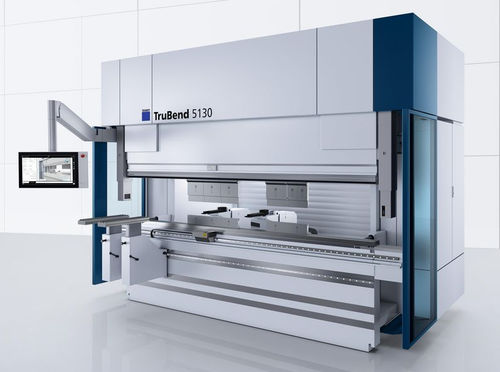

Die TruBend Serie 5000 von TRUMPF ist eine modulare Abkantpressen‑Familie für produktives, flexibles Biegen von Blechen und Profilen. Vom Programmieren über automatisches Rüsten bis zur Winkelmessung zielt die Serie auf kurze Zykluszeiten, schnelle Umrüstungen und konstante Erstteilqualität ab.

Hauptmerkmale

• Hohe Produktivität bei kurzen Rüstzeiten
• Flexible Fertigung durch 6-Achs‑Hinteranschlag
• Unterwerkzeugverschiebung für spezielle Anwendungen
• On‑Demand Servo Drive: leise, schnell und energieeffizient
• ToolMaster: automatischer Werkzeugwechsel zur Reduzierung des Rüstaufwands
• Touchpoint TruBend und MobileControl: intuitive Tablet‑ähnliche Bedienung
• Winkelmessung (ACB Wireless, ACB Laser, ACB Speed) für hohe Erstteilgenauigkeit
• TCB und Part Indicator zur Reduzierung von Ausschuss

Ausstattung & Optionen

• 6‑Achs‑Hinteranschlag – maximale Freiheit bei Bauteilpositionierung und komplexen Biegefolgen.
• ToolMaster (automatischer Werkzeugwechsel) – automatisiert alle Rüstvorgänge, ideal für Kleine Losgrößen.
• Unterwerkzeugverschiebung – eröffnet spezielle Anwendungsfelder wie Falzen.
• On‑Demand Servo Drive – Energie nur bei Bedarf; sehr leise und effizient.
• ACB‑Systeme – ACB Wireless und ACB Laser zur automatischen Winkelmessung und Korrektur.
• TCB – Dickenerkennung und automatische Anpassung der Stößtiefe.
• Part Indicator – kameragestützte Einlegehilfe zur Reduzierung von Ausschuss.
• LED‑Beleuchtung und ergonomische Auflagen – optimierte Arbeitsbeleuchtung und verstellbare Auflagekonsolen.
• Software‑Integration – unterstützt TruTops Boost, TecZone Bend und TRUMPF‑Lösungen für Vernetzung.

Technische Daten (Auszug Vergleich Serie 5000 Varianten)
Presskraft: 850 kN (5085) bis 3200 kN (5320).
Biegelänge: 2210 mm bis 4420 mm je nach Modell.
Freier Ständerdurchgang: 1750 mm bis 3680 mm.
Nutzbare Einbauhöhe: Standard 385 mm (einige Varianten 615 mm).
Ausladung: 420 mm. Bedienoberfläche: Touchpoint TruBend; MobileControl verfügbar.
Maße und Gewichte variieren nach Modell (Längen 3020–5180 mm; Gewicht ≈ 8300–23400 kg).

Anwendungsbereiche

• Hochpräzises Biegen von Dünn‑ und Dickblech
• Lange Profile und großflächige Bauteile
• Klein‑ bis mittelgroße Losgrößen mit schnellen Umrüstzeiten
• Automatisierte Zellenintegration für Serienfertigung

Technische Daten / Spezifikationen

• Serie: TruBend Serie 5000
• Anwendung: industrielle Abkantpressen zur Blechbearbeitung
• Steuerung: Touchpoint TruBend; MobileControl
• Winkelmessung: ACB Wireless, ACB Laser, ACB Speed
• Automatisierung: ToolMaster, TruBend Cell 5000 Integration
• Antriebskonzept: On‑Demand Servo Drive
• Dickenkompensation: Thickness Controlled Bending (TCB)
• Beleuchtung: LED‑Arbeitsbeleuchtung
• Software: TruTops Boost, TecZone Bend, OPC UA Konnektivität
