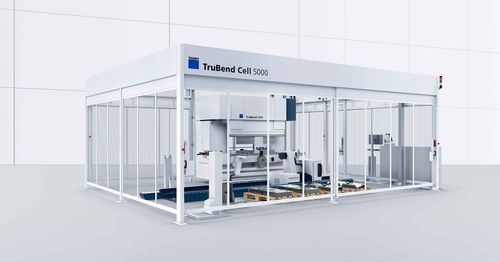

Roboterzelle für Biegeprozesse TruBend Cell 5000 Lean Edition

für MaterialumschlagGreifer

Überblick
Die TruBend Cell 5000 Lean Edition ist eine produktive und kosteneffiziente Biegezelle, ausgelegt für schnelle, präzise Biegeprozesse und kurze Rüstzeiten. Sie ermöglicht flexible Automatisierung für eine breite Palette von Bauteilgrößen durch intuitive Programmierung und modulare Greifersysteme.

Hauptvorteile

• Einfaches Programmieren: TecZone Bend erzeugt binnen Sekunden Programmiervorschläge aus 2D-/3D-Daten (inkl. NC-Code) und verkürzt die Einrichtzeiten.
• Flexible Bauteilhandhabung: Vakuum- und Zangengreifer für kleine bis mittlere Teile sowie Bauteile bis 40 kg.
• Automatischer Greiferwechsel: Schnelle, automatisierte Greiferwechsel minimieren manuelle Eingriffe und Rüstzeiten.
• Zuverlässiges Aufnehmen: Blechsensoren gewährleisten die korrekte Erkennung von Brammen und eine stabile Handhabung ohne spezielle Zentrierstation.

Automatisierungs- & Greiferoptionen

• Multigreifer Medium: Einstellbar, unterstützt Vakuumgreifen; geeignet für mittlere Teile und offline konfigurierbar zur Reduzierung der Rüstzeit.
• Drehzangentengreifer: Für automatisiertes Biegen kleiner Komponenten; lineare und rotative Achsen reduzieren Regrip-Vorgänge.
• Multigreifer Small: Einstellbar für kleinere Teile, Schnellspannverschlüsse und 180°-Dreheinheit zur Verkürzung der Zykluszeit beim Kastenbiegen.
• Kleinteilepaket: Blechentnahmestation und Zangengreifer zum Separieren und parallelen Fertigen kleiner Teile.
• Greiferwechselkonsole: Tauscht Greifer automatisch und ermöglicht die automatische Abarbeitung gemischter Aufträge ohne manuellen Eingriff.

Video
Produktvideo verfügbar, das die TruBend Cell 5000 Lean Edition und deren Funktionen zeigt.

Technische Daten (Zusammenfassung)
Presskraft: 850 kN
Biegelänge: 2210 mm
Freier Durchgang zwischen Ständern: 1750 mm
Nutzbare Einbauhöhe: 615 mm
Ausladung (Schlupf): 420 mm
Schnellabbewegung: 200 mm/s
Max. Y-Arbeitsgang: 25 mm/s

BendMaster
Max. Bauteilgröße: 2000 mm x 1000 mm
Profile: bis 2000 mm
Max. Bauteilgewicht: 40 kg
Max. Traglast: 60 kg
Min. Blechdicke: 0,7 mm
Fahrbahnlänge: 6 m
Max. Plattenstapel: 700 mm
Max. Stapelhöhe fertige Teile: 1000 mm

Abmessungen und Gewichte
Gewicht BendMaster: 595 kg
Gewicht Grundmaschine: 7800 kg
TruBend Maschine (L×B×H): 3020 mm x 1800 mm x 2835 mm
Bodenfahrbahn je 2000 mm Element: 310 kg

Technische Spezifikationen

• Presskraft: 850 kN
• Biegelänge: 2210 mm
• Freier Ständerdurchgang: 1750 mm
• Nutzbare Einbauhöhe: 615 mm
• Ausladung: 420 mm
• Schnellabbewegung: 200 mm/s
• Max. Y-Arbeitsgang: 25 mm/s
• Max. Bauteilgröße (BendMaster): 2000 mm x 1000 mm
• Profile (BendMaster): bis 2000 mm
• Max. Bauteilgewicht: 40 kg
• Max. Traglast (BendMaster): 60 kg
• Min. Blechdicke: 0,7 mm
• Fahrbahnlänge: 6 m
• Max. Platinenstapel: 700 mm
• Max. Stapelhöhe fertige Teile: 1000 mm
• Gewicht BendMaster: 595 kg
• Gewicht Grundmaschine: 7800 kg
• Maschinenmaße (L×B×H): 3020 mm x 1800 mm x 2835 mm
• Bodenfahrbahn pro 2000 mm Element: 310 kg
