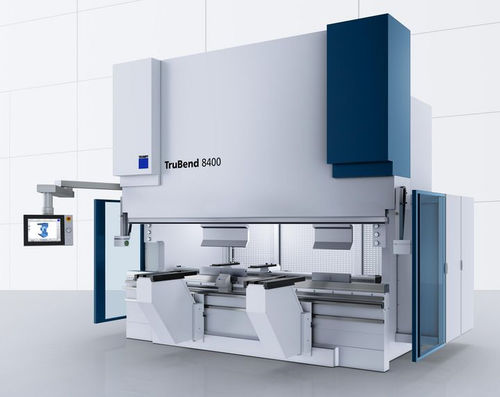

CNC-Abkantpresse TruBend 8000 series

6-AchsTandemautomatisch

Übersicht
Die TruBend Serie 8000 ist eine Großformat‑Abkantpresse für das Biegen langer, tiefer und schwerer Bauteile. Varianten liefern Biegelängen von 3.230 mm bis 8.050 mm und Presskräfte von 2.300 kN bis 10.000 kN. Ausführungen: Aufstell-, Unterflur‑ oder Tandem‑Varianten für größere Längen und Tonnagen.

Leistungsmerkmale

• Großformat‑Fähigkeit: Biegelängen bis 8.050 mm, Tandembetrieb bis ~16 m.
• Breite Presskraft‑Spanne: 2.300–10.000 kN je nach Modell.
• Modulares Customizing: Heavy‑Duty‑Optionen, Automatisierung und Werkzeugpakete nach Bedarf.
• Materialfluss: großer Ständerdurchgang und einstellbare Auflagekonsolen bis 300 kg.
• Energieeffizienz: On‑Demand Drive für ca. 26 % Einsparpotenzial.

Präzision & Winkelmessung
Winkelgenauigkeit ab der ersten Biegung durch ACB Laser, ACB Wireless, Operator Controlled Bending (OCB) und die Softwarelösung TCB (Thickness Controlled Bending). Diese Systeme korrigieren Winkelabweichungen und kompensieren Dickenunterschiede.

Heavy‑Duty‑Optionen & Handling
Bombierung, verstärkte hydraulische Werkzeugklemmen und robuste Hinteranschläge (Bombierung bis 6.000 kN/m). Biegehilfen und höhenverstellbare Auflagekonsolen erleichtern die Handhabung schwerer Bauteile; Aufstellvarianten verarbeiten in definierten Längen bis zu 600 t.

Produktivität & Ergonomie
Funktionen zur Reduzierung von Rüstzeiten: Tool Indicator (LED), Biegelinienlaser, Offline‑Programmierung, Tool Setup Optimizer, MobileControl/MobileControl Pro und T‑8000 S Multi‑Touch‑Steuerung. Stationenbiegen und Hilfsfunktionen minimieren Nacharbeit.

Ausstattungs‑Highlights

• ACB Wireless: Sensordiscs im Oberwerkzeug mit kabelloser Übertragung.
• ACB Laser: berührungslose optische Winkelmessung mit Laserlinie und Kamera.
• Backgauges: bis zu 6 CNC‑Achsen; Heavy‑Duty‑Versionen mit Verfahrwegen bis 1.000 mm.
• Bombierung: automatisch, einstellbar in 250 mm‑Schritten, Kapazität bis 6.000 kN/m.
• Unterwerkzeugverschiebung: ermöglicht zwei Biegeprozesse mit einem Werkzeug.
• On‑Demand Drive: Drehzahlanpassung für Energieeinsparung und leiseren Betrieb.
• Auflagekonsolen & Biegehilfen: stufenlos verstellbar, Traglast bis 300 kg.

Technische Daten (Auszug)
Beispiele: TruBend 8230 — 2.300 kN | Biegelänge 4.420 mm | Ständerdurchgang 3.680 mm | nutzbare Höhe 880 mm | G"a"uhe 620 mm | Steuerung T‑8000 S
TruBend 8320 — 3.200 kN | Längen 3.230 / 6.120 mm | Ständerdurchgang 2.510 / 5.090 mm
TruBend 8600 — 6.000 kN | Längen 4.420 / 6.120 mm | max. Abstand Pressbalken‑Tisch 1.000 mm
TruBend 8800 / 81000 — bis 8.000 / 10.000 kN | Biegelängen bis 8.050 mm

Spezifikationen

• Biegelängen: 3.230 / 4.420 / 6.120 / 7.050 / 8.050 mm (modellabhängig).
• Presskraftbereich: 2.300–10.000 kN.
• Nutzbare Einbauhöhe: typ. 880 mm (teilweise 675 mm).
• Ausladung: typ. 620 mm (teilweise 420 mm).
• Bedienoberfläche: T‑8000 S Multi‑Touch; MobileControl / MobileControl Pro.
• Y‑Achsen‑Geschwindigkeit (Arbeitsgang): 8–10 mm/s.
• Automatisierungsoptionen und Werkzeugkompatibilität: ToolShuttle, ToolMaster, Starmatik, TRUMPF‑Werkzeuge.
