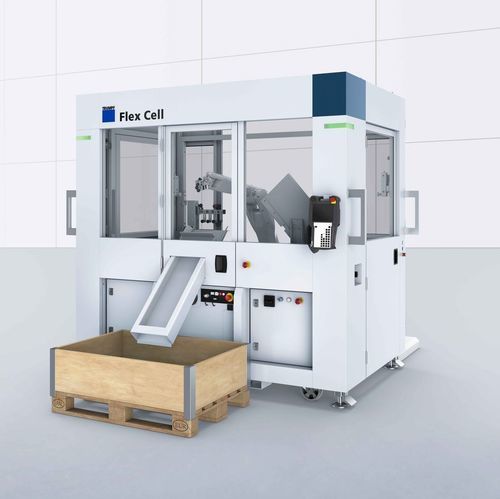

Roboterzelle für Biegeprozesse Flex Cell

kompakt

Überblick
Automatisierung on demand: Wandeln Sie eine manuelle Abkantpresse in wenigen Minuten in eine mobile, automatisierte Biegezelle um. Die Flex Cell lässt sich an eine TruBend 7050 anschließen und bietet eine kompakte, verschiebbare Automatisierung mit großem Rohmaterialspeicher und kurzer Inbetriebnahmezeit.

Vorteile

• Extrem schnell – die schnellste Biegezelle von TRUMPF für einfache Bauteile.
• Hohe Beladekapazität – doppelte Kapazität ermöglicht eine autonome Laufzeit bis zu 42 Stunden.
• Minimaler Platzbedarf – vollautomatische Biegeprozesse auf unter 10 m².
• Einstecken und produzieren – anspruchsvolle Bauteile manuell fertigen und einfache Bauteile automatisiert; in wenigen Minuten betriebsbereit.

Mobile Lösung
Für Mobilität ausgelegt: per Hand oder Gabelstapler verschieben und schnell an die Biegemaschine anschließen, um flexibel auf Werkstattlayouts zu reagieren.

Autonome Produktion
Integrierte Funktionen wie Doppelblecherkennung, Zentriertisch, Umgreifstationen und Kombi‑Greifer sorgen für eine zuverlässige und weitgehend autonome Biegeproduktion.

Schnelle Programmierung
Programmierung der Biegeabläufe mit TecZone Bend; Roboterprogramme lassen sich über den Assistenten am Teach Panel zügig erstellen, für rasche Inbetriebnahme und Rüstwechsel.

Ausstattungsmerkmale

• 6‑Achsen Industrieroboter: hohe Leistung, Präzision und mechanische Schnellkupplung für raschen Greiferwechsel.
• Zentriertisch: präzise Positionierung der Bleche, reduzierte Stapelanforderungen und Lochblechoberfläche zur Vermeidung von Anhaften.
• Kombi‑Greifer: Vakuum + Zangengreifer mit verfahrbarer Vakuumeinheit zur Minimierung von Störkonturen und Ermöglichung von Übergreifkanten.
• Doppelblecherkennung: Dickenmessung zur Erkennung von Doppelaufnahmen und zur Erhöhung der Prozesssicherheit.
• Förderband: sicheres Ausschleusen empfindlicher Teile, schnell abkoppelbar und großer Bedienbereich.
• Umgreifstationen: zwei integrierte Stationen (fix für kleine Teile, verstellbar für größere Teile) mit unabhängigem Vakuum pro Sauger.
• Be-/Entladewagen: Vorbereitung der nächsten Teile während der Produktion für schnellen Wechsel.
• ACB‑Winkelmesssystem: kompatibel mit ACB Wireless und ACB Laser über die ACB „Smart“ Methode.
• Vakuumgreifer: Handhabung großer Bauteile bis 600 x 400 mm; zusätzliche Schwenkachse reduziert Umgreifvorgänge.

Multimedia
Produktvideo verfügbar, das Funktion und Merkmale der Flex Cell demonstriert.

Technische Daten

• Min. Bauteilgröße: 70 mm x 50 mm
• Max. Bauteilgröße: 600 mm x 400 mm
• Min. Blechdicke: 0,7 mm
• Max. Blechdicke: 6 mm
• Max. Bauteilgewicht: 5 kg
• Maße (H x L x B): 2200 mm x 2400 mm x 2000 mm
