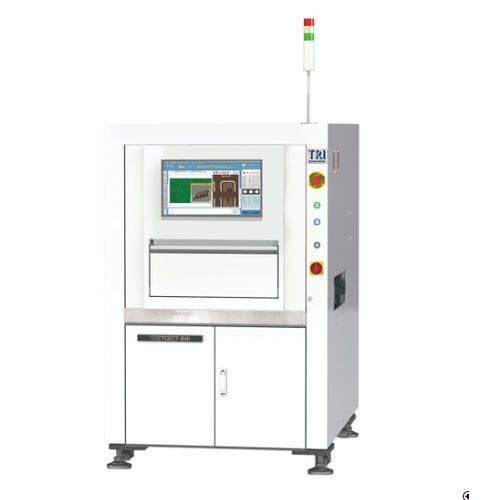

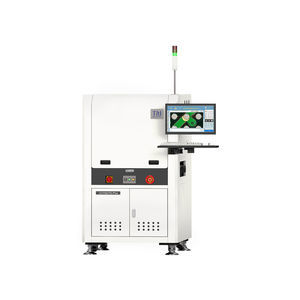

Optisches Inspektionssystem TR7007 SIII series

Kamera3DEtherCAT

Einführung
Der TR7007 SIII ist ein automatisiertes optisches Inspektionssystem (AOI) für hochgeschwindige und hochpräzise Leiterplatteninspektion. Auf einer verstärkten mechanischen Plattform aufgebaut, bietet das System Stabilität und Reproduzierbarkeit für Inline-Produktionen. Unterstützt Industrie 4.0-Standards wie IPC Connected Factory Exchange (CFX) und IPC Hermes 9852.

Merkmale

• Inspektionsgeschwindigkeit bis zu 200 cm²/s (4 Mpix @15 µm)
• Smart Programming für schnelle Einrichtung — in wenigen Minuten betriebsbereit
• Geeignet für Telekommunikation, Unterhaltungselektronik und weitere SMT-Anwendungen
• Closed-Loop-fähig mit Feedback- und Feedforward-Funktionen
• Smart-Factory-Integration mit Echtzeit-SPC-Trenddarstellung

Optisches System
Bildgebungsverfahren: Dynamic Imaging
Kamera: 4 Mpix
Bildauflösung: 10 µm, 15 µm (Werksvorgabe)
Beleuchtung: Wide Spectrum 2D Lights (RGB+W)
3D-Technologie: 2-way Fringe Pattern
Sichtfeld: 20 x 20 mm (@10 µm) / 30 x 30 mm (@15 µm)

Inspektionsleistung
Bildgeschwindigkeit: 90 cm²/s (@10 µm) / 200 cm²/s (@15 µm)
Höhenauflösung: 0.4 µm
Max. Lot-Höhe: 400 µm (@10 µm) / 385 µm (@15 µm)

Bewegungstisch & Steuerung
X-Achse Steuerung: Linearmotor + Linearskala + EtherCAT Servo
Y-Achse Steuerung: AC-Motor mit Kugelgewindetrieb + EtherCAT Servo
Z-Achse Steuerung: AC-Motor mit Kugelgewindetrieb + EtherCAT Servo
X-Y Achsauflösung: 0.5 µm
Z-Achsenauflösung: 1 µm

Leiterplatten-Handling
Max. Leiterplattengröße: TR7007 SIII: 510 x 460 mm; TR7007M SIII: 660 x 610 mm; TR7007 SIII DL: 510 x 310 mm x 2 Bahnen, 510 x 590 mm x 1 Bahn
Leiterplattendicke: 0.5–6 mm
Max. Leiterplattengewicht: 3 kg (Optional: 5 kg)
Oberer Freiraum: 25 mm
Unterer Freiraum: 40 mm
Kantenfreiraum: 3 mm (Optional: 4 mm / 5 mm)
Förderhöhe: 880–920 mm (SMEMA kompatibel)

Inspektionsfunktionen
Defekte: Unzureichende Paste; Übermäßige Paste; Formverzug; Fehlende Paste & Bridging
Messungen: Höhe; Fläche; Volumen; Versatz

Abmessungen
BxTxH: TR7007 SIII: 1100 x 1480 x 1600 mm; TR7007M SIII: 1250 x 1740 x 1710 mm; TR7007 SIII DL: 1100 x 1705 x 1600 mm (ohne Signalturm)
Gewicht: TR7007 SIII: 740 kg; TR7007M SIII: 991 kg; TR7007 SIII DL: 925 kg

Technische Daten

• Model: TR7007 SIII
• Bildgebungsverfahren: Dynamic Imaging
• Kamera: 4 Mpix
• Bildauflösung: 10 µm, 15 µm (Werksvorgabe)
• Beleuchtung: Wide Spectrum 2D Lights (RGB+W)
• 3D-Technologie: 2-way Fringe Pattern
• Sichtfeld: 20 x 20 mm (@10 µm) / 30 x 30 mm (@15 µm)
• Bildgeschwindigkeit: 90 cm²/s (@10 µm) / 200 cm²/s (@15 µm)
• Höhenauflösung: 0.4 µm
• Max. Lot-Höhe: 400 µm (@10 µm) / 385 µm (@15 µm)
• X-Y Auflösung: 0.5 µm; Z Auflösung: 1 µm
• X-Achse Steuerung: Linear motor + Linear Scale + EtherCAT Servo
• Y/Z-Achse Steuerung: AC motor with ball screw + EtherCAT Servo
• Max. Leiterplattengröße: 510 x 460 mm (Standard); weitere Varianten wie oben aufgeführt
• Leiterplattendicke: 0.5–6 mm
• Max. Leiterplattengewicht: 3 kg (optional 5 kg)
• Förderhöhe: 880–920 mm (SMEMA kompatibel)
• Gesamtabmessungen (BxTxH): 1100 x 1480 x 1600 mm (Standardmodell)
• Gewicht: 740 kg (Standardmodell)
