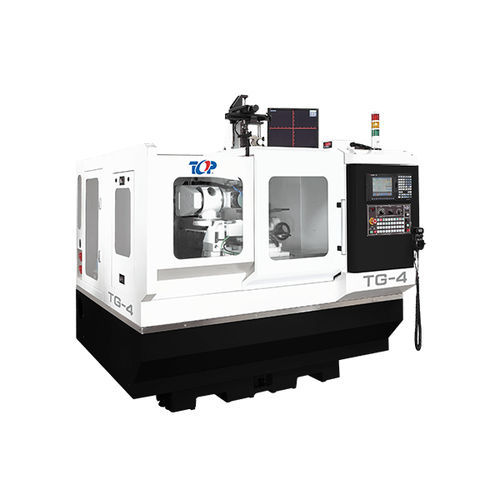

CNC-Werkzeugschleifmaschine T series

Fräsen zum SchneidenautomatischPräzision

TM/TG-S Fräser-Nachschärfmaschine Ausgestattet mit einem Kamerasystem zur präzisen Ausrichtung der Zähne, besonders effektiv für Werkzeuge mit kleinen Modulen. Geeignet zum Nachschärfen von: Schälfräsern, schrägverzahnten Stoßfräsern, Stirnradstoßfräsern, Spiralverzahnungsfräsern TM/TG-H Wälzfräser-Nachschärfmaschine Konzipiert mit drei linearen Achsen und einer Drehachse, ideal für das Nachschärfen von Wälzfräsern mit geraden Schneiden. Integrierte HMI mit grafischer Schnittstelle für einfache Winkel- und Parametereinstellung Automatisch generierte NC-Schleifbahn für effizienten Betrieb Bietet AA-Genauigkeit und gewährleistet präzises Nachschärfen Spezifikationen Z-Achse - 200 mm C-Achse - ∞ A-Achse - -15˚ ~ 45˚ B-Achse - -5º ~ 5º Eilgang X - 6 m/min Eilgang Y - 6 m/min Eilgang Z - 6 m/min Eilgang C - 50 U/min Eilgang A - Manuell Eilgang B - Manuell Lineare Auflösung - 0,001 mm Radiale Auflösung - 0,001 Achsen Motor X-Achse - 1 kw Y-Achse - 1 kw Z-Achse - 1 kw C-Achse - 0,4 kw A-Achse - N/A B-Achse - k.A Datum des Werkzeugs Min. Durchmesser - 15 mm Max. Drehdurchmesser - 140 mm Max. Länge des Werkstücks - 180 mm Schleifspindel Max. Schleifscheibendurchmesser - 150 mm Spannvorrichtung Kegel - MT2 / MT3 / MT4 Kühlung Kühlungsmotor - 1/8 HP Steuerung Modell - MITSUBISHI Maschine L x B x H - 2080 x 1870 x 2230 mm Standard-Zubehör Voller Spritzschutz Halogenlampe Automatisches Schmierungssystem Schleifscheibenflansch Nivellierbolzen / Block Werkzeugkasten / Einstellwerkzeug Winkeleinstellung Radabzieher Papierfilter Kühlmittelsystem C.C.D. Kamerasystem Ersatzgurt Optionales Zubehör Ölnebelabscheider
