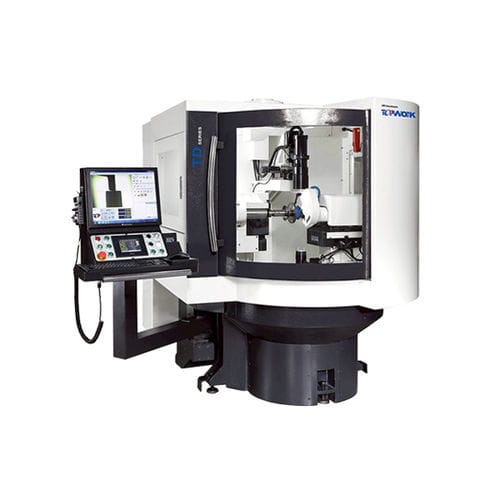

Schleifscheiben-Abrichtmaschine / Diamant TD series

CNC

Die TD-Serie ist mit einem Kamerasystem zur Echtzeit-Überwachung des Abrichtprozesses ausgestattet, das dem Benutzer eine klare visuelle Rückmeldung über den Abrichtstatus gibt. Unterstützt verschiedene vom Kunden spezifizierte Spindeln mit optionalen Adaptern. Kann Flach-, Radius-, Stirnflächen- und sogar Mehrfachradiusabrichten. Liefert präzise Schleifscheiben für optimale Leistung auf anderen Schleifmaschinen. Spezifikationen Spindeltyp - BT-40 Max. Durchmesser - Ø 250 mm Min. Durchmesser - Ø 50 mm Querantrieb - Manuell - Servo Antrieb längs - Manuell - Servo Verfahrweg quer - 280 mm Verfahrweg längs - 140 mm Abrichten/Abrichtrad Abmessungen - Ø180 mm Antrieb in Längsrichtung - Servo Verfahrweg in Längsrichtung - 100 mm Oszillationsantrieb - Servo Oszillationshub - -40~+40mm - 0~-80mm Schwenkantrieb - Servo Schwenkweg - ±95º Steuerung Typ - PLC - MITSUBISHI Maschine L x B x H - 2300 x 2100x 1820 mm - 1660 x 2340 x 2050 mm Standard-Zubehör Halber Spritzschutz (manuell) Arbeitsleuchte Optische Linearmaßstäbe mit digitalem Anzeigezähler (Auflösung: TD-3= 0,005mm, TD-5= 0,001mm ) Nivellierbolzen und Blöcke Ersatzriemen für Spindelantrieb Abrichtrad Flansch. ( Metrisch: 32 mm .oder Imperial:31.75 mm ) Werkzeugkasten/Einstellwerkzeug Kühlspray-System C.C.D. Kamerasystem mit Vergrößerung 5x~50x Bildschirm Staubsammelsystem Radabzieher Wahlweise Halber Spritzschutz (Auto) Voller Spritzschutz Kundenspezifische Adapter und Schäfte Software
