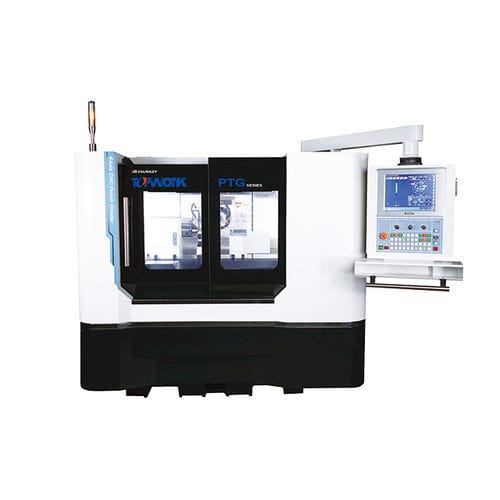

Stempelschleifmaschine PTG-32

für Blechefür Teilehorizontal

Ausgestattet mit einer Delta OPEN CNC-Steuerung und einer von Topwork entwickelten HMI bietet die PunchSmart-Software eine intuitive Bedienung und vielseitige Lösungen für das Stanzschleifen. 7 integrierte Stanzmodule - einfaches Einrichten und Anpassen Automatische Bahngenerierung und Simulation - präzises, kollisionsfreies Schleifen Schleifen in einem Zyklus und prozessbegleitendes Abrichten mit automatischer Kompensation für hohe Effizienz und Genauigkeit Die Spindel ist mit 5 Präzisions-Schrägkugellagern ausgestattet. Die Leistung ist auf 5 PS aufgerüstet. Der Schwerpunkt der Spindel liegt genau in der Mitte der Z-Achse, was Ihnen die Stabilität bietet. Radspindel Die Spindel ist mit 5 Präzisions-Schrägkugellagern ausgestattet. Die Pferdestärken sind auf 5HP erhöht. Der Schwerpunkt der Spindel ist direkt in der Mitte der Z-Achse, die Sie die Stabilität bietet. V-förmige Stütze Wenn der Stempel geschliffen wird, wird der Supporter verwendet, um die Schleifstabilität zu verbessern. Die V-förmige Stütze mit beidseitiger Einstellung kann die Kalibrierungszeit reduzieren. Arbeitskopf Der MT4-Kegel des Arbeitskopfes wird direkt angetrieben, um die Indexierungsgenauigkeit zu verbessern. Es ist mit einem Sechs-Backen-Futter ausgestattet, der Bereich ist von Durchmesser 3 bis 32 mm, die frei verschiedene Durchmesser der Werkstücke passen kann. Standard Abrichtvorrichtung Das Standard-Abrichtgerät ist ein konischer Diamant-Abrichter oder Sie können auf ein Diamantscheiben-Abrichtgerät aufrüsten, um die Schleifscheibe im Prozess abzurichten, was die Schleifgenauigkeit von Stempeln gewährleisten und die Schleifleistung verbessern kann.
