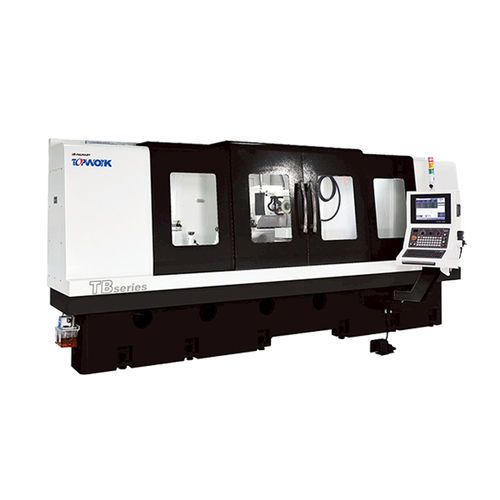

Werkzeugschleifmaschine für Spindel TB series

SäulenhorizontalCNC

Die TB-Serie bietet fortschrittliche 4-, 5- und 6-Achsen-Schleiflösungen mit vollständiger Servosteuerung, die höchste Präzision und Anpassungsfähigkeit gewährleisten. Sie ist für Räumnadeln mit einer Länge von bis zu 2000 mm und Durchmessern von 20 mm bis 125 mm ausgelegt und unterstützt eine breite Palette von Anwendungen. Von flachen und runden bis hin zu komplexen spiralförmigen Räumnadeln werden Nachschärfaufgaben mit außergewöhnlicher Genauigkeit ausgeführt. Spezifikationen Z-Achse - 200 mm / 188 mm A-Achse - 360˚ B-Achse - 0˚ ~ - 90 ˚ C-Achse - ±30° Abstand zwischen Spitze und Tisch - 190 mm Abstand zwischen den Spitzen - 1500 mm / 2000 mm Reitstock Kegel - MT5 Werkzeug-Daten Min. Durchmesser - Ø 20 mm Max. Durchmesser - Ø150 mm Max. Gewicht des Werkstücks - 150 kg Schleifspindel Durchmesser der Schleifscheibe - Ø50~ Ø150 Steuerung Typ - MITSUBISHI / FANUC Typ - MITSUBISHI / FANUC Maschine L x B x H - 5000 (6000) x 2043 x 1950 mm
