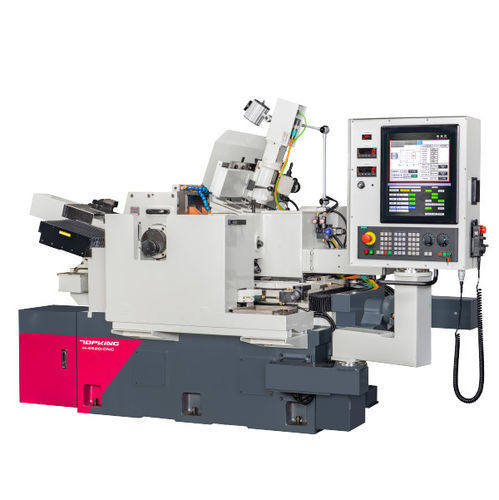

Spitzenlose Schleifmaschine H-4520

für WerkstückehorizontalCNC

Einführung Die H-Serie basiert auf der statischen Drucktechnologie, die hohe Präzision, geringen Verschleiß und Langzeitstabilität bietet, um eine gleichbleibende Bearbeitungsqualität zu gewährleisten. Die Radspindel, die Regelradspindel und die Vorschubachse (untere Gleitschiene) werden durch einen statischen Druckölfilm gestützt, der einen berührungsfreien Betrieb ermöglicht. Dadurch wird mechanischer Verschleiß vermieden und die hohe Präzision auch bei längerem Einsatz aufrechterhalten. Die hohe Steifigkeit und die Dämpfungseigenschaften reduzieren effektiv die Vibrationen und verbessern die Stabilität und Oberflächenqualität während der Bearbeitung. Der minimale Vorschub liegt bei nur 0,0005 mm und gewährleistet eine hervorragende Rundheit, Oberflächenqualität und Maßhaltigkeit des Werkstücks. Kapazität Standard-Schleifbereich (Ø): Ø1 ~ Ø45 mm Schleifscheibe (Außendurchmesser x Breite x Innendurchmesser): Ø455 x 205 x Ø228.6(7A) mm Lineare Geschwindigkeit: 33 m/sec (45 m/sec) Regelungsrad (Außendurchmesser x Breite x Innendurchmesser): Ø255 x 205 x Ø127(7A) mm Umdrehungsgeschwindigkeit: 10 ~ 300 U/min Max. Einzugslänge: 200 mm Maschinenmerkmale

• Benutzerfreundliches Bediensystem: Modernste CNC-Technologie mit Programmbearbeitung für verschiedene Schleifanwendungen; installierbare Tastenkombinationen und Not-Aus auf dem Bedienfeld; flexible Software für die Integration mit verschiedenen automatischen Be-/Entladesystemen; MITSUBISHI/FANUC/SIEMENS-Systeme verfügbar.
• Stabiles Maschinenbett: Maschinenstruktur aus hochwertigem Meehanite-Gusseisen, vor der Bearbeitung wärmebehandelt und spannungsarm geglüht. Schlitten durch Hochfrequenz gehärtet und präzisionsgeschliffen für Stabilität und Verschleißfestigkeit.
• Vorteil der hydrostatischen Spindel und Gleitschiene: Kein Metall-zu-Metall-Abrieb, extrem niedrige Reibung und geringer Temperaturanstieg während der Bearbeitung, Hochdruck-Ölfilm geeignet für Hochgeschwindigkeitsdrehung, gewährleistet Drehgenauigkeit und lange Lebensdauer.
• Ölkühlsystem: Ausgestattet mit einem Ölkühler zur Aufrechterhaltung einer konstanten Öltemperatur und zur Vermeidung von spindelbedingten Genauigkeitsverlusten aufgrund von Öltemperaturschwankungen.
• Akkumulator für Schutzvorrichtung: Spezielles Druckspeicherdesign führt hydrostatisches Öl bei Stromausfall zum Hauptwellensystem zurück, um Schäden durch kurzzeitigen Verlust des statischen Druckölfilms zu vermeiden.
• Hydrostatische Führungsbahnkonstruktion: R.W. unterer Schlitten (Zustellachse) verwendet hydrostatische Führung für glattes, schnelles Gleiten, hochpräzise Zustellgenauigkeit; untere Zustellachse angetrieben durch Servomotor mit harmonischem Untersetzungsgetriebe, um das Spiel zu reduzieren und das Drehmoment zu erhöhen; minimale manuelle Mikroeinstellung 0,001 mm und NC-Minimum 0,0005 mm.
• Stabile Schleifscheiben-Auto-Abrichteinheit: Konkave Schwalbenschwanz-Gleitführungen und extra große Seitenführung für verbesserte Stabilität der Schleifscheibenvorrichtung.
• Abrichtvorrichtungen: Abrichtstruktur aus legiertem Spezialguss, hydraulisch angetriebenes Vorder- und Hinterabrichten (optional Servo für Profilabrichten), variable Abrichtgeschwindigkeit; RW-Abrichten einstellbar auf die Bauteilanforderungen.
• Achsenkombination für CNC-Serie: Z-Achse (G.W. vertikales Abrichten), Y-Achse (G.W. horizontales Abrichten), A-Achse (R.W. vertikales Abrichten), B-Achse (R.W. horizontales Abrichten), C-Achse (R.W. oberer Schlitten automatische Zustellung), X-Achse (R.W. unterer Schlitten automatische Zustellung).

Zubehör Standard-Zubehör

• Schleifscheibe und Flansch x 1 Satz
• Regulierscheibe x 1 Satz
• Zustell-Arbeitsauflage und Hartmetallklinge x 1 Satz
• Zustell-Arbeitsauflage und Hartmetallklinge x 1 Satz
• Diamantwerkzeuge (2 Stück/Satz) x 1 satz
• Elektrisches System x 1 Satz
• Schmiersystem (mit Öl-Kühlmittel und Akkumulator) x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitsleuchte x 1 Satz
• Werkzeuge (Nivellierpolster) und Werkzeugkasten x 1 Satz

Optionales Zubehör

• Auswuchtständer und Dorn
• Profilschleifeinrichtung
• Schleifscheiben-Ionisationsabrichtgerät
• Hydraulischer Werkstückauswerfer (Einlaufschleifen)
• Manuelle Zuführung für Einlaufschleifen (auf und ab)
• Auto. Beladevorrichtung (Durchlaufschleifen)
• Automatische Zuführung (Durchlaufschleifen)
• Automat. Entladevorrichtung (Durchlaufschleifen)
• V-Träger für das Schleifen langer Stangen
• Auto. Be- und Entladevorrichtung (Einlaufschleifen)
• Schwingförderer (Durchlaufschleifen)
• Vollkommener Spritzschutz
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Hydrozyklon-Kühlmittelabscheider
• Winkelkurbel für Schleifscheibe

Spezifikation Leistung Standard-Schleifbereich (Ø): Ø1 ~ Ø45 mm Max. Einzugslänge: 200 mm Auto. Zustellung Min. Schrittweite: 0.0005 mm Schleifscheibe Größe (Außendurchmesser x Breite x Innendurchmesser): Ø455 x 205 x Ø228.6(7A) mm Lineare Geschwindigkeit: 33 m/sec (45 m/sec) Regulierungsrad Größe (Außendurchmesser x Breite x Innendurchmesser): Ø255 x 205 x Ø127(7A) mm Geschwindigkeit: 10 ~ 300 U/min Neigungswinkel: +5° ~ -3° Schwenkwinkel: ±5° Handrad Abstufung Oberer Schlittenvorschub: 4 mm/Umdrehung (0,05 mm/Abstufung) Unterer Schlitten Mikro-Vorschub: 0.08 mm/Umdrehung (0,001 mm/Abstufung) Abschneidevorrichtung: 2 mm/Umdrehung (0,01 mm/Abstufung) Antriebsmotoren Schleifscheibe: 7,5 kW (6P) Regelscheibe: 3,5 kW (Servomotor) Unterer Schlittenvorschubmotor (X-Achse) (NC eine Achse): 1.0 kW Schmierölpumpe: 1,5 kW Kühlmittelpumpe: 0,18 kW Schmierölkühler: 0,37 kW Tank-Kapazitäten Schmieröltank: 90 l Kühlmittelbehälter: 160 l Maschine Abmessungen (L x B x H): 3050 x 1710 x 2100 mm Nettogewicht: 4300 kg Karakteristika / Technische Daten

• Modell: H-4520-CNC
• Standard-Schleifdurchmesserbereich: Ø1 ~ Ø45 mm
• Schleifscheibengröße: Ø455 x 205 x Ø228.6(7A) mm
• Regelscheibengröße: Ø255 x 205 x Ø127(7A) mm
• Schleifscheibe lineare Geschwindigkeit: 33 m/sec (45 m/sec)
• Regelscheibe Geschwindigkeit: 10 ~ 300 U/min
• Max: 0.0005 mm
• Schleifscheibenmotor: 7.5 kW
• Regelscheibenmotor: 3.5 kW (Servo)
• Maschinenabmessungen (L x B x H): 3050 x 1710 x 2100 mm
• Nettogewicht: 4300 kg
