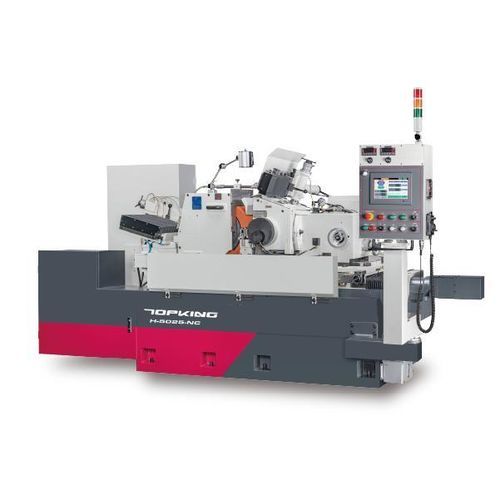

Spitzenlose Schleifmaschine H-5025

für WerkstückehorizontalNC

EINFÜHRUNG
Die H-5025-NC ist eine hochpräzise Zylinderschleifmaschine für stabile und reproduzierbare Fertigung von Rundmaterial und gedrehten Teilen. Hydrostatische Spindeln und Führungen verhindern Metallkontakt, reduzieren Vibrationen und Verschleiß und ermöglichen Vorschubauflösungen bis 0,0005 mm für beste Oberflächenqualität und Maßhaltigkeit. Das Maschinenbett besteht aus wärmebehandeltem Meehanite-Gusseisen für thermische Stabilität, die grafische Bedienoberfläche bietet Teach-in-Funktionen für schnelle Rüstzeiten ohne komplexe Programmierung. Akku-Schutz und Öl-Kühlung sichern den Prozess und die Lebensdauer.

LEISTUNGSBEREICH
Standard-Schleifbereich (Ø): Ø2 ~ Ø75 mm
Schleifscheibe (AußØ × Breite × InnenØ): Ø510 × 255 × Ø304.8(7A) mm
Lineargeschwindigkeit Schleifscheibe: 33 m/sec (Option 45 m/sec)
Regulier-/Anreibscheibe (AußØ × Breite × InnenØ): Ø330 × 255 × Ø177.8(7A) mm
Regulierwellengeschwindigkeit: 10 ~ 220 rpm
Max. Vorschublänge: 250 mm (Datenblatt: 200 mm)
Min. automatischer Vorschubschritt: 0,0005 mm

MASCHINENMERKMALE

• Grafische HMI mit Teach-in und Touchscreen für schnelle Einrichtung und Mikrozufuhr-Anpassungen ohne Programmänderung.
• Steifes Maschinenbett aus Meehanite-Gusseisen, spannungsfrei geglüht und präzise geschliffene Führungen für hohe Stabilität.
• Hydrostatisches Spindel- und Führungsystem für berührungsfreien Lauf, sehr geringe Reibung und höhere Rundlaufgenauigkeit und Lebensdauer.
• Ölkühlungssystem mit Chiller zur konstanten Öltemperatur und Erhaltung der Bearbeitungsgenauigkeit.
• Accumulator-Schutz, der bei Druckabfall (z. B. Stromausfall) hydrostatisches Öl in das System zurückführt, um Schäden zu vermeiden.
• Hydrostatische untere Schlittenführung (Vorschubachse) für ruhiges, hochpräzises Vorschubverhalten; Servoantrieb mit Harmonic-Reducer zur Minimierung des Spiels. Manuelle Mikroeinstellung 0,001 mm.
• Stabile automatische Schleifscheiben-Dressiereinheit mit konkaver Schwalbenschwanzführung und übergroßer Seitenführung für reproduzierbares Dressieren.
• Dressiereinheiten für Regulier- und Schleifscheibe aus legierter, wärmebehandelter Gusseisen; hydraulischer Antrieb und optionaler Servoantrieb für Profil-Dressur und variable Drehzahl.
• NC-Achskombinationen: eine Achse (X) für automatische Vorschubsteuerung der unteren Regulierschlitten; zwei Achsen (Z+X) für automatisches Dressen der Schleifscheibe plus Regulier-Vorschub.
• Vollständige Schutzhauben und optionale Abdeckungen für sauberen und sicheren Maschinenbetrieb erhältlich.

STANDARDZUBEHÖR

• Schleifscheibe und Flansch Satz ×1
• Regulierscheibe und Flansch Satz ×1
• Vorschub-Werkstückauflage und Hartmetallschneide Satz ×1
• Durchlauf-Werkstückauflage und Hartmetallschneide Satz ×1
• Diamantwerkzeuge (2 Stk./Satz) ×1 Satz
• Elektrisches Steuersystem ×1
• Schmiersystem mit Öl-Kühlung und Akkumulator ×1
• Kühlsystem ×1
• Arbeitsleuchte ×1
• Werkzeuge (Nivellierpad) und Werkzeugkiste ×1

OPTIONALES ZUBEHÖR

• Wuchten-Aufnahme und Arbor
• Profil-Schleifaufsatz
• Ioni­sierungs-Dressgerät für Schleifscheiben
• Hydraulischer Werkstückauswerfer (Vorschubschleifen)
• Manueller Zuführer für Vorschubschleifen (Auf/Ab)
• Automatische Beladevorrichtung (Durchlauf-Schleifen)
• Automatischer Zuführer (Durchlauf-Schleifen)
• Automatische Entladevorrichtung (Durchlauf-Schleifen)
• V-Typ Stütze für Langstab-Schleifen
• Automatische Lade- und Entladevorrichtung (Vorschubschleifen)
• Vibrationsförderer (Durchlauf-Schleifen)
• Vollständiger Spritzschutz
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Hydrozyklon Kühlschmierstoffabscheider
• Spannvorrichtung für Schleifscheibe

SPEZIFIKATION
Standard Schleifbereich (Ø): Ø2 ~ Ø75 mm
Max. Vorschublänge: 200 mm (Kapazitätsabschnitt gibt 250 mm an)
Min. automatischer Vorschubschritt: 0,0005 mm
Schleifscheibengröße: Ø510 × 255 × Ø304.8(7A) mm; Lineargeschwindigkeit 33 m/sec (Option 45 m/sec)
Regulierscheibengröße: Ø330 × 255 × Ø177.8(7A) mm; 10 ~ 220 rpm
Neigungswinkel: +5° ~ -3°; Schwenkwinkel: ±5°
Handradgraduierungen: obere Schlittenzufuhr 3,5 mm/U (0,05 mm/Graduation); untere Schlittenmikrozufuhr 0,1 mm/U (0,001 mm/Graduation)
Antriebsmotoren: Schleifscheibe 11,25 kW; Regulierscheibe 5,0 kW (Servo); untere Schlittenzufuhrmotor (X-Achse NC einachsig) 1,0 kW
Behälterkapazitäten: Hydrauliköl 90 L; Kühlschmierstoff 160 L
Maschinenmaße (L×B×H): 3380 × 2160 × 2020 mm

TECHNISCHE DATEN

• Modell: H-5025-NC
• Standard Schleifdurchmesser: Ø2 ~ Ø75 mm
• Max. Vorschublänge: 200–250 mm (siehe Hinweis)
• Autom. Vorschubauflösung: 0,0005 mm
• Schleifscheibe: Ø510 × 255 × Ø304.8(7A) mm; 33 m/sec (Option 45 m/sec)
• Regulierscheibe: Ø330 × 255 × Ø177.8(7A) mm; 10 ~ 220 rpm
• Antriebe: Schleif 11,25 kW; Regulier 5,0 kW (Servo)
• Behälter: Hydrauliköl 90 L; Kühlschmierstoff 160 L
• Aufstellmaß Maschine: 3380 × 2160 × 2020 mm
