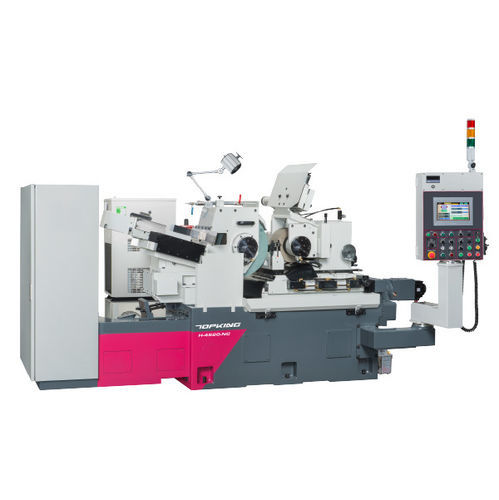

Spitzenlose Schleifmaschine H-4520

für WerkstückehorizontalNC

EINFÜHRUNG Die H-Serie basiert auf der statischen Drucktechnologie (Hydrostatik) und bietet hohe Präzision, geringen Verschleiß und langfristige Stabilität, um eine gleichbleibende Bearbeitungsqualität zu gewährleisten. Die Radspindel, die Regelradspindel und die Vorschubachse (untere Gleitschiene) werden von einem statischen Druckölfilm getragen, der einen berührungslosen Betrieb ermöglicht, mechanischen Verschleiß verhindert und auch bei längerem Einsatz eine hohe Präzision gewährleistet. Die hohe Steifigkeit und die Dämpfungseigenschaften reduzieren effektiv die Vibrationen und verbessern die Stabilität und Oberflächenqualität während der Bearbeitung. Die minimale Vorschubgeschwindigkeit beträgt nur 0,0005 mm und gewährleistet eine hervorragende Rundheit, Oberflächenqualität und Maßhaltigkeit des Werkstücks. KAPAZITÄT Standard-Schleifbereich (Ø): Ø1 ~ Ø45 mm Schleifscheibe (Außendurchmesser x Breite x Innendurchmesser): Ø455 x 205 x Ø228,6 (7A) mm Lineare Geschwindigkeit: 33 m/sec (45 m/sec) Regelungsrad (Außendurchmesser x Breite x Innendurchmesser): Ø255 x 205 x Ø127 (7A) mm Umdrehungsgeschwindigkeit: 10 ~ 300 U/min Max. Einzugslänge: 200 mm MASCHINENMERKMALE GRAFISCHE BENUTZERSCHNITTSTELLE MIT HOHER LEISTUNG Die Steuerung verfügt über eine grafische Benutzeroberfläche (GUI), die ohne Programmbearbeitung einlernbar ist und eine komfortable Betriebsumgebung bietet. Die HMI mit Touchscreen enthält Tastaturkürzel für die Einstellung des Mikrovorschubs zur einfachen Einstellung der Schleifgröße. ROBUSTES MASCHINENGESTELL Die Maschinenstruktur besteht aus hochwertigem Meehanite-Gusseisen, das vor der Bearbeitung wärmebehandelt und spannungsarmgeglüht wird. Die Schlitten sind durch Hochfrequenz gehärtet und präzisionsgeschliffen. Die stabile Struktur widersteht Verformungen und bietet eine ausgezeichnete Verschleißfestigkeit. VORTEILE DER HYDROSTATISCHEN SPINDEL UND GLEITSCHIENE Kein Metall-auf-Metall-Abrieb, was die Lebensdauer der Maschine erhöht. Extrem niedrige Metallreibung und geringer Temperaturanstieg während der Bearbeitung verringern die Verformung und verbessern die Stabilität und Genauigkeit der Komponenten. Ein Hochdruck-Ölfilm unterstützt die Hochgeschwindigkeitsrotation und gewährleistet die Rotationsgenauigkeit. ÖLKÜHLMITTELSYSTEM Das Ölkühlsystem umfasst einen Ölkühler, der die Öltemperatur konstant hält und Abweichungen der Spindelgenauigkeit aufgrund von Öltemperaturschwankungen verhindert. Druckspeicher für Schutzvorrichtung Ein spezieller Druckspeicher kann hydrostatisches Öl in das Hauptwellensystem zurückführen, wenn der Druck abfällt (z. B. bei Stromausfall), um Schäden durch kurzzeitigen Verlust des statischen Drucks bei laufender Spindel zu verhindern. HYDROSTATISCHER AUFBAU DER REGLERWELLE Der untere Schieber der Regelscheibe (Zustellachse) ist mit einer hydrostatischen Führungsbahn ausgestattet, die eine extrem weiche und schnelle Gleitbewegung, eine hohe Vorschubgenauigkeit und eine stabile Schleifgenauigkeit gewährleistet. Die untere Zustellachse wird von einem Servomotor mit einem harmonischen Untersetzungsgetriebe angetrieben, um das Spiel zu reduzieren, das Drehmoment zu erhöhen und die Präzision zu stabilisieren. Die manuelle Mikroeinstellung beträgt mindestens 0,001 mm; die numerische Steuerung ermöglicht eine minimale Zustellung von 0,0005 mm. STABILE SCHLEIFRÄDER-AUTOMATIK Die unteren Gleitbahnen des Schleifscheibenabrichtsitzes sind eine konkave Schwalbenschwanzstruktur in Kombination mit einer extra großen Seitenführung, um die Stabilität der Vorrichtung zu verbessern. Abrichtvorrichtung von R.W. & G.W. Die Abrichtstruktur ist aus einer speziellen Gusseisenlegierung gefertigt und auf Verschleißfestigkeit wärmebehandelt. Die Abrichtvorrichtung wird vorne und hinten hydraulisch angetrieben und kann mit einem Servomotor zum Profilabrichten kombiniert werden. Variable Abrichtgeschwindigkeit und einstellbares R.W.-Abrichten zur Einhaltung der Bauteilgenauigkeit. ACHSENKOMBINATION FÜR NC-SERIEN Eine Achse: X-Achse: RW-Unterschlitten mit automatischer Zustellungssteuerung. Zwei Achsen: Z-Achse G.W. automatisches Abrichten (vertikal) und X-Achse R.W. unterer Schlitten automatischer Vorschub. KENNGRÖSSEN Kapazität - Standard-Schleifbereich (Ø): Ø1 ~ Ø45 mm Kapazität - Max. Einzugslänge: 200 mm Kapazität - Auto. Zustellung Min. Schrittweite: 0.0005 mm Schleifscheibe - Größe (Außendurchmesser x Breite x Innendurchmesser): Ø455 x 205 x Ø228.6 (7A) mm Schleifscheibe - Lineare Geschwindigkeit: 33 m/sec (45 m/sec) Regelscheibe - Größe (Außendurchmesser x Breite x Innendurchmesser): Ø255 x 205 x Ø127 mm Regelscheibe - Geschwindigkeit: 10 ~ 300 U/min Neigungswinkel: +5° ~ -3° Schwenkwinkel: ±5° Handrad Abstufung - Oberer Schlittenvorschub: 4 mm/Umdrehung (0,05 mm/Abstufung) Handrad Abstufung - Unterer Schlitten Mikrovorschub: 0.08 mm/Umdrehung (0,001 mm/Abstufung) Abschneidevorrichtung: 2 mm/Umdrehung (0,01 mm/Abstufung) Antriebsmotoren - Schleifscheibe: 7,5 kW (6P); Regelscheibe: 3,5 kW (Servo); Unterer Schlittenvorschubmotor (X-Achse) (NC eine Achse): 1.0 kW; Schmiermittelpumpe: 1,5 kW; Kühlmittelpumpe: 0,18 kW; Schmierölkühler: 0,37 kW Tankkapazitäten - Schmieröltank: 90 L; Kühlmittelbehälter: 160 L Abmessungen der Maschine (L x B x H): 3050 x 1710 x 1990 mm Nettogewicht: 4300 kg STANDARD-ZUBEHÖR

• Schleifscheibe und Flansch x 1 Satz
• Regulierscheibe x 1 Satz
• Einlauf-Werkzeugauflage und Hartmetallklinge x 1 Satz
• Durchlauf-Werkzeugauflage und Hartmetallklinge x 1 Satz
• Diamantwerkzeuge (2 Stück/Satz) x 1 satz
• Elektrisches System x 1 Satz
• Schmiersystem (mit Ölkühlung und Akkumulator) x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitsleuchte x 1 Satz
• Werkzeuge (Nivellierpolster) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Auswuchtständer und Dorn
• Profilschleifeinrichtung
• Schleifscheiben-Ionisationsabrichtgerät
• Hydraulischer Werkstückauswerfer (Einlaufschleifen)
• Manuelle Zuführung für Einlaufschleifen (auf und ab)
• Auto. Beladevorrichtung (Durchlaufschleifen)
• Automatische Zuführung (Durchlaufschleifen)
• Automat. Entladevorrichtung (Durchlaufschleifen)
• V-Träger für das Schleifen langer Stangen
• Auto. Be- und Entladevorrichtung (Einlaufschleifen)
• Schwingförderer (Durchlaufschleifen)
• Voller Spritzschutz
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Hydrozyklon-Kühlmittelabscheider
• Winkelkurbel für Schleifscheibe

KARACTÉRISTIQUES / TECHNISCHE DATEN

• Modell: H-4520-NC
• Standard-Schleifbereich: Ø1 ~ Ø45 mm
• Max. Zustelllänge: 200 mm
• Auto. Zustellung Min. Schrittweite: 0.0005 mm
• Schleifscheibengröße: Ø455 x 205 x Ø228,6 mm
• Regelscheibe Größe: Ø255 x 205 x Ø127 mm
• Umdrehungsgeschwindigkeit: 10 ~ 300 U/min
• Mahlradmotor: 7.5 kW
• Nettogewicht: 4300 kg
• Maschinenabmessungen: 3050 x 1710 x 1990 mm
