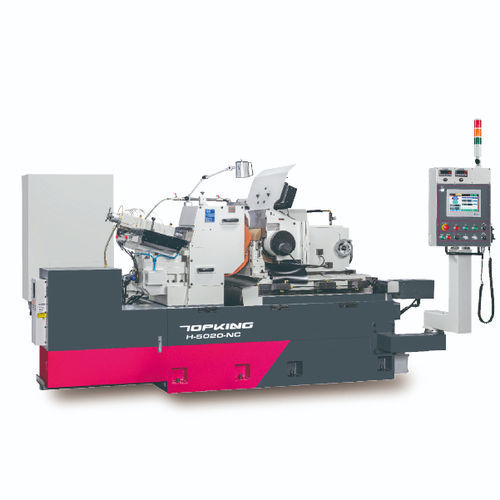

Spitzenlose Schleifmaschine H-5020

für WerkstückehorizontalNC

EINFÜHRUNG Die H-5020-NC wurde für eine stabile, hochpräzise Produktion entwickelt. Dank der fortschrittlichen Hydrostatik-Technologie an Spindeln und Schlitten sorgt der Hochdruck-Ölfilm für einen berührungslosen Betrieb und eliminiert Verschleiß und Vibrationen für einen reibungslosen, "stick-slip"-freien Prozess. Sie unterstützt Werkstücke von Ø2 bis Ø75 mm und bietet eine minimale Zustellung von 0,0005 mm für Präzision im Mikrometerbereich und hervorragende Oberflächengüte. Die aus Meehanite-Gusseisen gefertigte Maschine verfügt über eine intuitive grafische Benutzeroberfläche, die eine schnelle Einrichtung ohne komplexe Programmierung ermöglicht. Mit eingebautem Akkuschutz und Ölkühlung ist sie für eine ertragreiche, langlebige Fertigung ausgelegt. KAPAZITÄT Standard-Schleifbereich (Ø): Ø2 ~ Ø75 mm Schleifscheibe (Außendurchmesser × Breite × Innendurchmesser): Ø510 × 205 × Ø304,8 (7A) mm Lineare Geschwindigkeit: 33 m/sec (45 m/sec) Regelungsrad (Außendurchmesser × Breite × Innendurchmesser): Ø330 × 205 × Ø177,8 (7A) mm Umdrehungsgeschwindigkeit: 10 ~ 220 U/min Max. Einzugslänge: 200 mm MASCHINENMERKMALE GRAFISCHE BENUTZERSCHNITTSTELLE MIT HOHER LEISTUNGSFÄHIGKEIT Das Steuerungssystem mit einer grafischen Benutzeroberfläche (GUI) erfordert keine Programmbearbeitung und bietet eine komfortable Betriebsumgebung. Die HMI mit Touchscreen verfügt über Tastenkombinationen für die Einstellung des Mikrovorschubs, was die Einstellung der Schleifgröße erleichtert. ROBUSTES MASCHINENGESTELL Die Maschinenstruktur besteht aus hochwertigem Meehanite-Gusseisen, das nach einer Wärmebehandlung und einem Spannungsabbau verarbeitet wird. Die Schlitten sind durch Hochfrequenz gehärtet und präzisionsgeschliffen, um eine stabile, verformungsbeständige und verschleißfeste Struktur zu gewährleisten. VORTEILE DER HYDROSTATISCHEN SPINDEL UND GLEITSCHIENE ■ Kein Metall-auf-Metall-Abrieb, was die Lebensdauer der Maschine erhöht. ■ Extrem niedrige Metallreibung und geringer Temperaturanstieg während der Bearbeitung zur Verbesserung der Stabilität und Genauigkeit. ■ Hochdruck-Ölfilm um die Spindel, geeignet für Hochgeschwindigkeitsrotation. ■ Hochpräzise Rotationsgenauigkeit und konstante Rotation. ÖLKÜHLSYSTEM Das Ölkühlsystem umfasst einen Ölkühler, um die Öltemperatur konstant zu halten und eine Verschlechterung der Spindelgenauigkeit aufgrund von Öltemperaturschwankungen zu verhindern. Druckspeicher für Schutzvorrichtung Ein spezieller Druckspeicher sorgt für die Rückführung des hydrostatischen Öls in das hydrostatische System der Hauptwelle, wenn der Druck abfällt (z. B. bei Stromausfall), um Schäden durch den kurzzeitigen Verlust des statischen Druckfilms zu vermeiden, während die Spindel mit hoher Drehzahl läuft. HYDROSTATISCHER AUFBAU DER GLEITWELLE Der untere R.W.-Schlitten (Zustellachse) ist mit einer hydrostatischen Führungsbahnkonstruktion ausgestattet, die ein extrem leichtgängiges und schnelles Gleiten, eine hohe Zustellpräzision und eine stabile Schleifgenauigkeit gewährleistet. Die untere Vorschubachse wird von einem Servomotor angetrieben, der mit einem harmonischen Untersetzungsgetriebe zusammenarbeitet, um das Umkehrspiel zu reduzieren, das Drehmoment zu erhöhen und die Schleifqualität zu stabilisieren. Minimales manuelles Vorschubinkrement: 0.001 mm; minimaler Vorschubschritt der numerischen Steuerung: 0.0005 mm. STABILE SCHLEIFRADEN AUTO. ABRICHTEINHEIT (FÜR 1-ACHSEN OBEN) Die unteren Gleitführungen des Schleifscheibenabrichtsitzes sind konkav schwalbenschwanzförmig, kombiniert mit einer extra großen Seitenführung, um die Stabilität der Schleifscheibenvorrichtung zu verbessern. Abrichtvorrichtung von R.W. & G.W. (für 1 ACHSE) Abrichtstruktur aus speziell legiertem Gusseisen und wärmebehandelt für Verschleißfestigkeit. Antrieb vorne und hinten durch hydraulischen Druck, kann mit Servomotor für Profilabrichten abgestimmt werden. Variable Abrichtgeschwindigkeit und einstellbar für Komponentenanforderungen. ACHSENKOMBINATION FÜR NC-SERIEN ■ Eine Achse: X-Achse: R.W. Unterschlitten mit automatischer Zustellungssteuerung. ■ Zwei Achsen: Z-Achse: G.W.-Abrichtautomatik (vertikal) / X-Achse: R.W. unterer Schlitten mit automatischer Zustellung. STANDARD-ZUBEHÖR

• Schleifscheibe und Flansch x 1 Satz
• Regulierscheibe und Flansch x 1 Satz
• Zustell-Arbeitsauflage und Hartmetallklinge x 1 Satz
• Durchlauf-Arbeitsauflage und Hartmetallklinge x 1 Satz
• Diamantwerkzeuge (2 Stück/Satz) x 1 satz
• Elektrisches System x 1 Satz
• Schmiersystem (mit Ölkühlung und Akkumulator) x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitsleuchte x 1 Satz
• Werkzeuge (Nivellierpolster) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Auswuchtständer und Dorn
• Profilschleifeinrichtung
• Schleifscheiben-Ionisationsabrichtgerät
• Hydraulischer Werkstückauswerfer (Einlaufschleifen)
• Manuelle Zuführung für Einlaufschleifen (auf und ab)
• Auto. Beladevorrichtung (Durchlaufschleifen)
• Automatische Zuführung (Durchlaufschleifen)
• Automat. Entladevorrichtung (Durchlaufschleifen)
• V-Träger für das Schleifen langer Stangen
• Auto. Be- und Entladevorrichtung (Einlaufschleifen)
• Schwingförderer (Durchlaufschleifen)
• Voller Spritzschutz
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Hydrozyklon-Kühlmittelabscheider
• Winkelkurbel für Schleifscheibe

SPEZIFIKATION Leistung Standard-Schleifbereich (Ø): Ø2 ~ Ø75 mm Max. Einzugslänge: 200 mm Auto. Zustellung Min. Schrittweite: 0.0005 mm Schleifscheibe Größe (Außendurchmesser x Breite x Innendurchmesser): Ø510 x 205 x Ø304.8 (7A) mm Lineare Geschwindigkeit: 33 m/sec (45 m/sec) Regulierungsrad Größe (Außendurchmesser x Breite x Innendurchmesser): Ø330 x 205 x Ø177,8 (7A) mm Geschwindigkeit: 10 ~ 220 U/min Neigungswinkel: +5° ~ -3° Schwenkwinkel: ±5° Handrad Abstufung Oberer Schlittenvorschub: 3.5 mm/Umdrehung (0,05 mm/Abstufung) Unterer Schlitten Mikrovorschub: 0.1 mm/Umdrehung (0,001 mm/Abstufung) Abschneidevorrichtung: 2 mm/Umdrehung (0,01 mm/Abstufung) Antriebsmotoren Schleifscheibe: 11,25 kW (6P) Regelscheibe: 5,0 kW (Servomotor) Unterer Schlittenvorschubmotor (X-Achse) (NC eine Achse): 1.0 kW Schmierölpumpe: 1,5 kW Kühlmittelpumpe: 0,18 kW Hydrauliköl-Kühler: 0,37 kW Tankkapazitäten Hydrauliköltank: 90 l Kühlmittelbehälter: 160 l Maschine Abmessungen (L x B x H): 3810 x 1620 x 2160 mm Nettogewicht: (nicht angegeben) Caractéristiques / Technische Daten

• Modell: H-5020-NC
• Standard-Schleifdurchmesserbereich: Ø2 ~ Ø75 mm
• Max. Zustelllänge: 200 mm
• Minimale automatische Zustellschrittweite: 0.0005 mm
• Schleifscheibengröße: Ø510 × 205 × Ø304,8 (7A) mm
• Regelscheibengröße: Ø330 × 205 × Ø177,8 (7A) mm
• Schleifscheiben-Lineargeschwindigkeit: 33 m/sec (45 m/sec)
• Regelscheiben-Drehzahl: 10 ~ 220 U/min
• Schleifscheibenmotor: 11.25 kW (6P)
• Regelscheibenmotor: 5.0 kW (Servo)
• Hydrauliköltank: 90 L
• Kühlmitteltank: 160 L
• Maschinenabmessungen (L×B×H): 3810 × 1620 × 2160 mm
