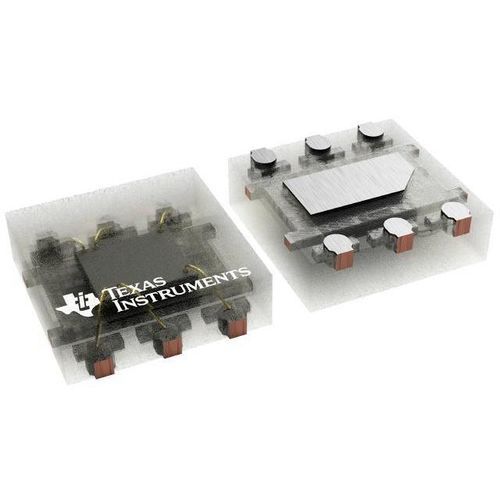

Umgebungslichtsensor OPT3001

VISdigitalfür integrierte Schaltungen

Produktübersicht
Der OPT3001 ist ein digitaler Umgebungslichtsensor (ALS), der die Intensität des sichtbaren Lichts mit einer Spektralantwort misst, die auf das menschliche Auge abgestimmt ist, und über einen starken Infrarot (IR)-Unterdrückungsfilter verfügt. Er ist ein Single-Chip-Luxmeter, das präzise lichtwahrnehmungsbezogene Messungen ermöglicht und auch unter dunklem Glas zuverlässig arbeitet.

Hauptfunktionen

• Präzise Spektralantwort abgestimmt auf das menschliche Auge mit >99% IR-Unterdrückung
• Automatische Vollbereichseinstellung zur Vereinfachung der Software und zur Sicherstellung der richtigen Konfiguration
• Messbereich: 0,01 lux bis 83.000 lux
• 23-Bit effektiver Dynamikumfang mit automatischer Verstärkungsumschaltung
• 12 binär gewichtete Vollbereichseinstellungen mit <0,2% (typ) Bereichsübereinstimmung
• Niedriger Betriebsstrom: 1,8 µA (typ)
• Großer Versorgungsbereich: 1,6 V bis 3,6 V
• I/O bis 5,5 V tolerant
• Flexibles Interrupt-System; unterstützt kontinuierliche oder Einzelmessungen und autonome Wake-up-Ereignisse
• Digitale Ausgabe über I2C-/SMBus-kompatible 2-Draht-Schnittstelle
• Kompaktes Gehäuse: 2,0 mm × 2,0 mm × 0,65 mm

Anwendungen
Entwickelt für Systeme, die lichtbasierte Erlebnisse für Menschen schaffen: automatische Bildschirmanpassung, Umgebungslichtmessung, architektonische oder industrielle Lichtsteuerung und batteriebetriebene Geräte. Geeignet als Ersatz für Fotodioden oder Fotowiderstände, wenn Augen-ähnliche Anpassung und IR-Unterdrückung gefordert sind.

Hinweise zur Messung
Die integrierte Vollbereichseinstellung ermöglicht Messungen von 0,01 lux bis 83.000 lux ohne manuelle Bereichswahl und liefert einen effektiven Dynamikbereich von 23 Bit. Die starke IR-Unterdrückung sichert die Messgenauigkeit über verschiedene Lichtquellen und bei Montage hinter dunklem Glas.

Parameter / Kurzangaben
Rating | Catalog
Applications | Enterprise, PC
Betriebstemperaturbereich (°C) | -40 bis 85

Gehäuse / Pins / Größe
Gehäuse | USON (DNP)
Pins | 6
Größe | 4 mm² (2 x 2)

Technische Spezifikationen

• Spektralantwort optimiert für die photopische (menschliche) Sicht mit >99% IR-Unterdrückung (typ)
• Messbereich: 0,01 lux bis 83.000 lux
• 23-Bit effektiver Dynamikbereich mit automatischer Verstärkungsregelung
• 12 Vollbereichseinstellungen mit <0,2% typischer Übereinstimmung zwischen Bereichen
• Niedriger Betriebsstrom: typ. 1,8 µA
• Betriebstemperatur: -40°C bis +85°C
• Versorgungsspannung: 1,6 V bis 3,6 V
• I/O bis 5,5 V tolerant
• I2C-/SMBus-kompatible 2-Draht-Schnittstelle
• Flexibles Interrupt-/Steuerungssystem für autonome Niedrigstrombetrieb
• Gehäuse: USON (DNP), 6 Pins, 2,0 mm × 2,0 mm × 0,65 mm

Dokumentation & Ressourcen
Datasheet, Evaluierungsmodul (OPT3001EVM), Applikationshinweise und Benutzerhandbücher stehen für Integration und Bewertung zur Verfügung.
