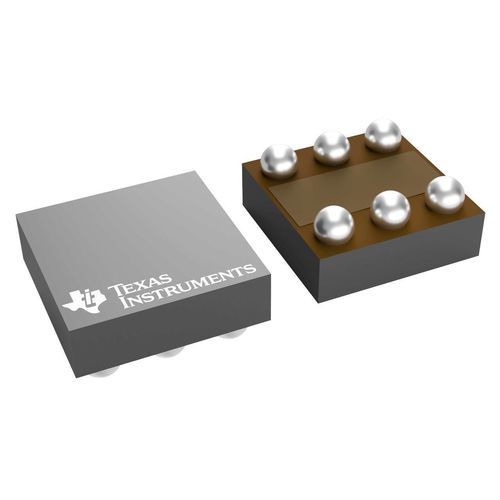

Feuchte- und Temperatursensor / relativ HDC2010

SMDfür OberflächenmontageI2C

Beschreibung The HDC2010 ist ein integrierter Sensor für relative Luftfeuchtigkeit und Temperatur in einem ultrakompakten WLCSP-Gehäuse, der hochgenaue Messungen bei sehr geringem Stromverbrauch liefert. Das Sensorelement ist auf der Unterseite des Bauteils angeordnet, um die Robustheit gegenüber Staub und Umweltkontaminanten zu erhöhen. Der kapazitive Sensor integriert digitale Funktionen und ein Heizelement zur Ableitung von Kondensation. Programmierbare Interrupt-Schwellen und Abtastraten ermöglichen Systemweckfunktionen ohne dauerhafte MCU-Überwachung, wodurch der HDC2010 für batteriebetriebene Anwendungen geeignet ist.

Funktionale Zusammenfassung

• Integrierter Feuchte- und Temperatursensor im WLCSP
• Werkseitig kalibriert: typisch ±2 %RH Feuchtegenauigkeit und ±0,2 °C Temperaturgenauigkeit
• Sensorelement auf der Unterseite für bessere Kontaminationsresistenz
• Integriertes Heizelement zur Beseitigung von Kondensation und Feuchtigkeit
• Programmierbare Interrupt-Schwellen und Abtastraten für energiesparende Weckfunktionen
• I2C-Digitalinterface

Ausführliche Merkmale

• Relative Feuchtebereich: 0 % bis 100 %
• Feuchtegenauigkeit: ±2 %RH (typisch, werkseitig kalibriert)
• Temperaturgenauigkeit: ±0,2 °C (typisch)
• Sleep-Strom: 50 nA
• Durchschnittlicher Versorgungsstrom (1 Messung/s):
  • Nur RH (11 bit): 300 nA
  • RH (11 bit) + Temperatur (11 bit): 550 nA
• Programmierbare Abtastraten: 5 Hz, 2 Hz, 1 Hz, 0,2 Hz, 0,1 Hz, 1/60 Hz, 1/120 Hz oder Trigger on demand
• Versorgungsspannung: 1,62 V bis 3,6 V (unterstützt 1,8 V Betrieb)
• Betriebstemperatur: −40 °C bis 85 °C (funktional bis −40 °C bis 125 °C)
• I2C-Schnittstelle für digitale Kommunikation

Anwendungsbeispiele

• Umweltüberwachung und HVAC-Steuerung
• IoT-Geräte: intelligente Thermostate, Smart-Home-Assistenten, Wearables
• Kühlkettenüberwachung für verderbliche Waren (Lebensmittel, Pharmazeutika)
• Batteriebetriebene und energieeffiziente Sensorknoten

Gehäuse / mechanisch DSBGA (YPA) | 6 Pins | 2.1316 mm² (1,46 x 1,46 mm)

Zusätzliche Hinweise Das Bauteil bietet programmierbare digitale Funktionen (Interrupt-Schwellen, Abtastraten) und Heizsupport zur Verbesserung der Zuverlässigkeit in kondensationsgefährdeten Umgebungen. Die Platzierung des Sensorelements und das kompakte Gehäuse zielen auf besonders kleine, energiesparende Designs und erhöhen die Robustheit gegenüber Verunreinigungen.

Technische Daten

• Feuchtegenauigkeit (typ): ±2 %RH
• Temperaturgenauigkeit (typ): ±0,2 °C
• Feuchtebereich: 0 % bis 100 %RH
• Versorgungsspannung (min–max): 1,62 V – 3,6 V (unterstützt 1,8 V)
• Durchschnittlicher Versorgungsstrom (typ): 0,105 µA (abhängig von Messkonfiguration)
• Sleep-Strom: 50 nA
• Durchschnittsstrom (z. B. 1 Messung/s): RH only (11 bit) = 300 nA; RH + Temp (11 bit) = 550 nA
• Betriebstemperaturbereich: −40 °C bis 85 °C (funktional bis −40 °C bis 125 °C)
• Schnittstelle: I2C
• Gehäuse: WLCSP (Sensor auf der Unterseite) und DSBGA-Option (6 Pins)
