Silizium-Temperatursensor TMP117

HalbleiterSMDI2C

Produktübersicht
Der TMP117 ist ein hochpräziser digitaler Temperatursensor, entwickelt für medizinische Anwendungen wie elektronische Patienten‑Thermometer. Er liefert 16‑bit Temperaturwerte (0,0078 °C Auflösung) und bis zu ±0,1 °C Genauigkeit von −20 °C bis 50 °C ohne Kalibrierung. Das Bauteil besitzt eine I2C-/SMBus‑kompatible Schnittstelle, programmierbare Temperaturalarme, One‑shot‑Konversion, Unterstützung für bis zu vier Adressen auf einem Bus und einen integrierten 48‑bit General‑Purpose‑EEPROM. Der niedrige Stromverbrauch (typ. 3,5 µA) minimiert Selbstheizung und eignet sich für batteriebetriebene und tragbare Systeme.

Anwendungen

• Elektronische Patienten‑Thermometer und klinische Überwachung
• Temperaturmessung in Wearables und Patches
• RTD‑Ersatz (PT100/PT500/PT1000) in Industrie‑ und Consumer‑Geräten
• Niedrigenergie‑Temperaturüberwachung in medizinischen Geräten

Hauptmerkmale

• Hohe Genauigkeit: bis ±0,1 °C (−20 °C bis 50 °C)
• 16‑bit Auflösung: 0,0078 °C pro LSB
• Niedriger Stromverbrauch: typ. 3,5 µA (1 Hz); 150 nA Shutdown
• Weite Versorgungsspannung: 1,7 V–5,5 V (begrenzte/volle Bereiche)
• I2C‑ und SMBus‑kompatible Schnittstelle; bis zu 4 Adressen auf einem Bus
• Programmierbare Temperaturalarme und auswählbare Mittelung
• Digitaler Offset zur Systemkorrektur
• 48‑bit integrierter General‑Purpose‑EEPROM
• Geeignet als Einchip‑RTD‑Ersatz (PT100, PT500, PT1000)

Parameter (Zusammenfassung)
Local sensor accuracy (max): 0.1, 0.2
Type: Local
Operating temperature range (°C): -55 to 150
Supply voltage (min) (V): 1.8 (1.7 in limited range)
Supply voltage (max) (V): 5.5
Interface type: I2C, SMBus
Features: ALERT, EEPROM, NIST traceable, One-shot conversion
Supply current (max) (µA): 5
Temp resolution (max) (bps): 16
Remote channels (#): 0
Addresses: 4
Rating: Catalog

Gehäuseoptionen

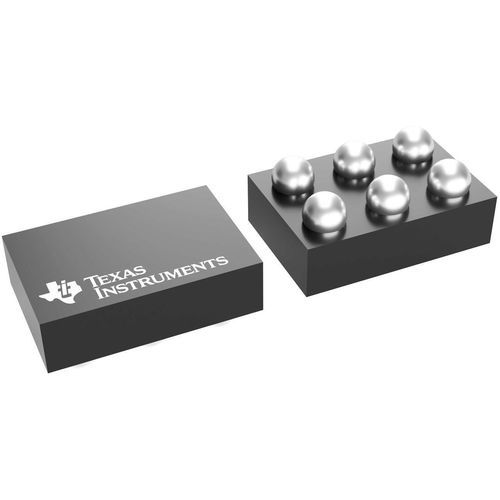

• DSBGA (YBG) — 6 Pins — 1,4136 mm² (0,95 x 1,488)
• WSON (DRV) — 6 Pins — 4 mm² (2 x 2)

Konformität & Rückverfolgbarkeit
100 % Produktionstests auf NIST‑rückverfolgbaren Prüfständen; Verifikation mit nach ISO/IEC 17025 kalibrierten Messmitteln. Erfüllt ASTM E1112 und ISO 80601-2-56 für elektronische Patienten‑Thermometer.
