Verdampfer mit erzwungener Zirkulation TC-MES-DDGS

VakuumFallfilmProzess

Produktdetails

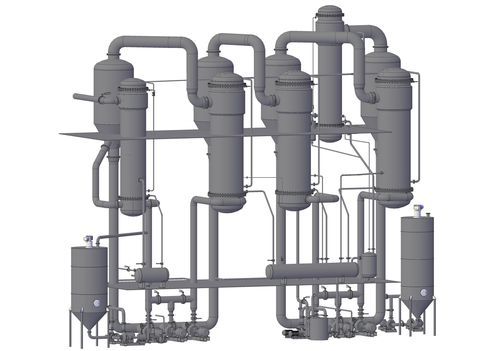

Mehrfacheffekt-System TC-MES-DDGS
Entwickelt zur Konzentration von Schlempe (fermentierte Flüssigkeit nach dem Destillationsprozess), um den Trockensubstanzgehalt vor dem Trocknen bei der Produktion von DDGS in Bioethanolanlagen zu erhöhen.

Strukturelle Merkmale

• Optimierung des Verdampfungsprozesses durch den Einsatz eines Vierkörperverdampfers (EV), der unter Vakuum mit sequentieller Nutzung von Sekundärdampf arbeitet
• Verwendung von Fallfilm- und Zwangsumlaufverdampfern für eine gleichmäßige Produkterwärmung
• Möglichkeit der Integration eines Dampfdüsenkompressors zur Verbesserung der Energieeffizienz
• Effizientes System zur Entfernung von nicht kondensierbaren Gasen und Kondensat aus den Dampfräumen
• Modulares Design, das den Transport, die Installation und die Wartung vereinfacht
• Vollständige Wärmedämmung der Körper zur Minimierung von Energieverlusten

Qualität

• Stabile Produktkonzentration am Ausgang (35–40% Trockensubstanz) durch präzise Kontrolle der Temperatur- und Hydraulikregime gewährleistet
• Erhaltung der ernährungsphysiologischen Eigenschaften von Proteinen durch Betrieb bei reduzierten Temperaturen
• Gleichmäßige Verdampfung ohne Schuppenbildung oder Überhitzung des Produkts

Wirtschaftlichkeit

• Niedriger Dampfverbrauch — 0,25–0,3 t Heizdampf pro 1 t verdampftes Wasser aus den EV-Körpern
• Möglichkeit der Nutzung von Wärme aus dem Trockner
• Reduzierung des Energieverbrauchs und der Betriebskosten im Vergleich zu herkömmlichen Systemen
• Verringerung der Belastung der Trocknungsanlagen durch Vorkonzentration der Schlempe

Zuverlässigkeit

• Hauptkomponenten aus Edelstahl AISI 304/316, beständig gegen Korrosion und organische Säuren
• Hohe Betriebssicherheit während langer Produktionszyklen ohne Reinigung
• Keine stagnierenden Zonen in den Wärmeaustauschabschnitten
• Einfacher Wartungszugang durch Inspektionsfenster und Mannlöcher

Automatisierung

• Vollständig automatisierte Prozesssteuerung — Überwachung von Temperatur, Füllstand, Druck und Trockensubstanzkonzentration
• Sofortiges Reaktionssystem auf Parameteränderungen zur Sicherstellung einer stabilen Produktqualität
• Integration in das zentrale Prozessleitsystem (PCS) der Anlage
• Fernüberwachungsmöglichkeit und Speicherung von technologischen Datenarchiven

Spezifikationen
Name | TC-MES-DDGS
Kapazität (Schlempe), t/h | 10 – 70
Endgehalt an Trockensubstanz, % | 35 – 40
Spezifischer Dampfverbrauch, t/t verdampftes Wasser | 0,25 – 0,3
Betriebsvakuum, bar | 0,25 – 0,4
Material – Edelstahl | AISI 304/316

Merkmale / Technische Spezifikationen

• Produkt: Mehrfacheffekt-System TC-MES-DDGS
• Anwendung: Konzentration von Schlempe zur DDGS-Produktion in Bioethanolanlagen
• Verdampfungstyp: Vierkörper, Fallfilm und Zwangsumlauf
• Kapazität: 10–70 t/h (Schlempe)
• Endgehalt an Trockensubstanz: 35–40%
• Spezifischer Dampfverbrauch: 0,25–0,3 t/t verdampftes Wasser
• Betriebsvakuum: 0,25–0,4 bar
• Material: Edelstahl AISI 304/316
• Automatisierung: Vollständige Prozesssteuerung, Fernüberwachung, PCS-Integration
