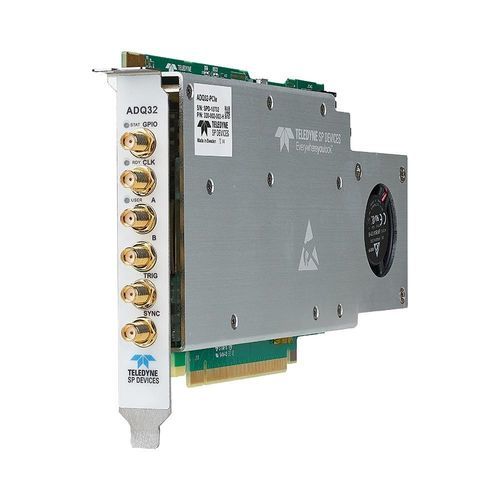

Digitalisierer / bis 5 GS/s ADQ32

1 Kanal2 Kanäle12-Bit

Produktbeschreibung
Der ADQ32 ist ein 12-Bit-Digitalisierer der vierten Generation mit einem offenen, feldprogrammierbaren Gatterarray (FPGA). Er ist für die OEM-Integration in den rechenintensivsten Anwendungen optimiert und bietet integriertes Peer-to-Peer-Streaming zu Grafikprozessoren (GPU) mit 7 Gbyte/s.

Hauptmerkmale

• 12-Bit vertikale Auflösung
• 2 Kanäle bei 2,5 GSPS oder 1 Kanal bei 5 GSPS (softwarewählbar) mit Option S2G5
• 2 Kanäle bei 2 GSPS oder 1 Kanal bei 4 GSPS (softwarewählbar) mit Option S2G0
• Gleichstromgekoppelt mit bis zu 2,5 GHz Eingangsbandbreite (0,5 Vpp Eingangsbereich)
• Programmierbarer DC-Offset
• 8 Gbyte Onboard-Speicher
• Offenes FPGA für kundenspezifische Echtzeit-Signalverarbeitung (erfordert DEVDAQ)
• Anwendungsspezifische Firmware-Optionen
• Peer-to-Peer-Streaming zu GPU mit 7 Gbyte/s
• Hardware-Trigger und GPIO
• PCIe, USB 3.2 Formfaktor

Anwendungen

• Optische Kohärenztomographie mit Swept-Source (SS-OCT)
• Flugzeit-Massenspektrometrie
• Verteilte faseroptische Sensorik
• LiDAR
• Wissenschaftliche Instrumente
• Akustische Rastermikroskopie

Optionen und Spezifikationen
Optionen | S2G0 | S2G5 | Kommentar
Hardware-Optionen
BW1G0 | ✓ | ✓ | Standard-analoge Eingangsbandbreite, 1 GHz.
BW2G5 | | ✓ | Optionale Bandbreitenerweiterung, 2,5 GHz.
PCIe, USB 3.2 | ✓ | ✓ | Standard-Formfaktor (Schnittstelle).
Firmware-Optionen
FWDAQ | ✓ | ✓ | Immer enthalten. Standard-Datenerfassungs-Firmware.
FWATD | ✓ | ✓ | Optionale Wellenform-Mittelwertbildung-Firmware.
FWPD | ✓ | ✓ | Optionale Impulserkennungs-Firmware.
LICPDRX | ✓ | ✓ | Optionale Lizenz für Dual-Gain (PDRX) Kanal-Kombination.
DEVDAQ | ✓ | ✓ | Optionale FPGA-Entwicklungskit basierend auf FWDAQ.
Zusätzliche Zubehörteile
W5Y | ✓ | ✓ | Optionale 2-Jahres-Garantieverlängerung (und insgesamt 5 Jahre).
Software
Digitizer Studio | ✓ | ✓ | Immer enthalten. Software zur Steuerung und Konfiguration.

Eigenschaften / Technische Spezifikationen

• 12-Bit vertikale Auflösung
• Bis zu 5 GSPS Abtastrate (softwarewählbar)
• Bis zu 2,5 GHz Eingangsbandbreite
• 8 Gbyte Onboard-Speicher
• Offenes FPGA für kundenspezifische Echtzeit-Signalverarbeitung
• Peer-to-Peer-Streaming zu GPU mit 7 Gbyte/s
• PCIe und USB 3.2 Formfaktoren
• Programmierbarer DC-Offset
• Hardware-Trigger und GPIO
