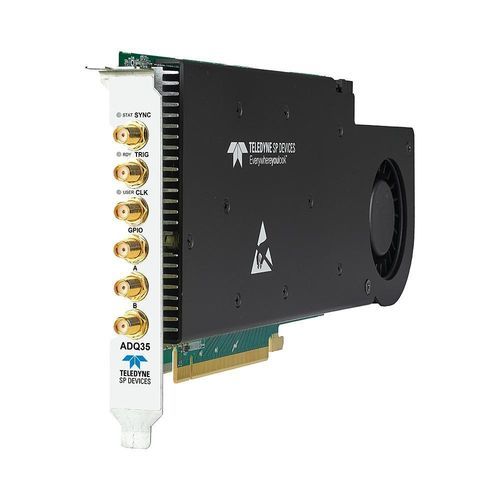

Digitalisierer / bis 10 GS/s ADQ35

1 Kanal2 Kanäle12-Bit

Produktübersicht
Der ADQ35 bietet eine Zweikanal-Konfiguration mit einer Abtastrate von 5 GSPS oder einen Einzelkanal mit einer Abtastrate von 10 GSPS. Der programmierbare DC-Offset macht ihn ideal für die Abtastung unipolarer Signale. Der offene AMD Kintex Ultrascale KU115 FPGA an Bord bietet viele verfügbare Ressourcen für die kundenspezifische Echtzeit-Digital-Signalverarbeitung (DSP). Der ADQ35 unterstützt Peer-to-Peer-Streaming von bis zu 14 Gbyte/s entweder zum Host-PC oder zu Grafikprozessoren (GPUs).

Hauptmerkmale

• 12 Bit vertikale Auflösung
• 2 Kanäle bei 5 GSPS oder 1 Kanal bei 10 GSPS
• DC-gekoppelt mit bis zu 2,5 GHz Eingangsbandbreite (0,5 Vpp Eingangsbereich)
• Programmierbarer DC-Offset
• 8 Gbyte Onboard-Speicher
• Offenes FPGA für kundenspezifische Echtzeit-Signalverarbeitung (erfordert DEVDAQ)
• Anwendungsspezifische Firmware-Optionen
• Peer-to-Peer-Streaming zu GPU bei 14 Gbyte/s
• Hardware-Trigger und GPIO
• PCIe, USB 3.2 Formfaktor

Anwendungen

• Optische Kohärenztomographie mit Swept-Source (SS-OCT)
• Flugzeit-Massenspektrometrie
• Verteilte faseroptische Sensorik
• LiDAR
• Wissenschaftliche Instrumente
• Akustische Rastermikroskopie
• ATE

Optionen und Zubehör
Optionen | Kommentar
Hardware-Optionen |
PCIe, USB 3.2 | Host-PC-Schnittstelle
Firmware-Optionen |
FWDAQ | Immer enthalten. Standard-Firmware für die Datenerfassung.
FWATD | Optionale Firmware zur Mittelung von Wellenformen.
FWPD | Optionale Firmware zur Impulserkennung.
DEVDAQ | Optionale FPGA-Entwicklungskit basierend auf FWDAQ.
Zusätzliches Zubehör |
W5Y | Optionale 2-Jahres-Garantieverlängerung (und insgesamt 5 Jahre).
Software |
Digitizer Studio | Immer enthalten. Software zur Steuerung und Konfiguration.

Technische Merkmale / Spezifikationen

• Modell: ADQ35
• Vertikale Auflösung: 12 Bit
• Kanäle: 2 bei 5 GSPS oder 1 bei 10 GSPS
• Eingangsbandbreite: bis zu 2,5 GHz (DC-gekoppelt, 0,5 Vpp Eingangsbereich)
• Onboard-Speicher: 8 Gbyte
• FPGA: AMD Kintex Ultrascale KU115
• Peer-to-Peer-Streaming: bis zu 14 Gbyte/s
• Formfaktor: PCIe, USB 3.2
• Programmierbarer DC-Offset
• Hardware-Trigger und GPIO
• Anwendungsspezifische Firmware-Optionen
• Software: Digitizer Studio (enthalten)
