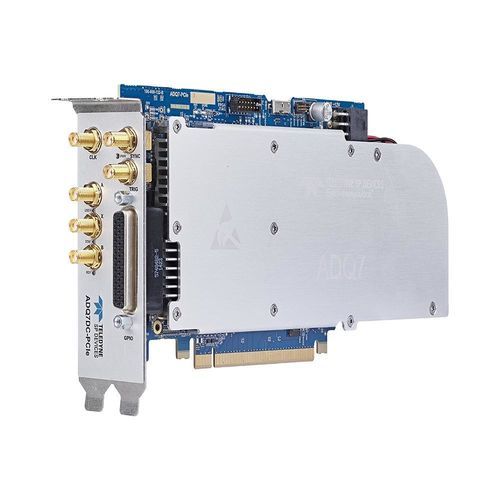

Digitalisierer / bis 5 GS/s ADQ7DC

bis 10 GS/s10 Kanäle2 Kanäle

Produktübersicht
Mit 14 Bit und 10 GSPS verbessert der ADQ7DC die Auflösung in Anwendungen mit hoher Abtastrate über das bisher Mögliche hinaus. Diese Leistungssteigerung hat den Kunden effektiv geholfen, Leistungskompromisse zu überwinden und zu bedeutenden Fortschritten in vielen Anwendungen geführt. Der ADQ7DC kann entweder im Einzel- oder Doppelkanalmodus mit einer Abtastrate von 10 oder 5 GSPS betrieben werden.
Der DC-gekoppelte Front-End unterstützt einen variablen DC-Offset und enthält einen benutzerprogrammierbaren digitalen Rauschunterdrückungsfilter. Er bietet auch eine analoge Eingangsbandbreite von 3 GHz und unterstützt daher eine breite Palette von Sensoren und Anwendungen.
Eigenständige Firmware-Pakete vereinfachen den Betrieb und bieten Zeitersparnis, indem sie eine Vielzahl von anwendungsspezifischen Echtzeitfunktionen bereitstellen, ohne dass eine FPGA-Firmware-Entwicklung erforderlich ist.

Hauptmerkmale

• 14 Bit vertikale Auflösung
• 2 Kanäle bei 5 GSPS oder 1 Kanal bei 10 GSPS (softwarewählbar)
• DC-gekoppelt mit bis zu 3 GHz Eingangsbandbreite (1 Vpp Eingangsbereich)
• Programmierbarer DC-Offset
• 4 Gbyte Onboard-Speicher
• Offenes FPGA für kundenspezifische Echtzeit-Signalverarbeitung (erfordert DEVDAQ)
• Anwendungsspezifische Firmware-Optionen
• Peer-to-Peer-Streaming zu GPU bei 7 Gbyte/s
• Hardware-Trigger und GPIO
• PCIe, PXIe, USB3.0, MTCA.4, 10 GbE Formfaktoren

Anwendungen

• Flugzeit-Massenspektrometrie
• Bildflusszytometrie
• LiDAR
• RADAR
• Drahtlose Kommunikation
• L-Band-Direktabtastung
• Hochgeschwindigkeits-RF-Datenaufzeichnung
• Wissenschaftliche Instrumente
• Teilchenphysik
• Halbleitertest
• ATE
• Test und Messung
• Quantentechnologie

Optionen und Zubehör

Optionen | Kommentar
Hardware-Optionen |
PCIe, PXIe, USB3.0, MTCA.4, 10 GbE | Host-PC-Schnittstelle
Firmware-Optionen |
FWDAQ | Immer enthalten. Standard-Datenerfassungs-Firmware.
FWATD | Optionale Wellenform-Mittelwert-Firmware.
FWPD | Optionale Impulserkennungs-Firmware.
FW2DDC | Optionale digitale Abwärtskonvertierungs-Firmware.
DEVDAQ | Optionale FPGA-Entwicklungskit basierend auf FWDAQ.
Zusätzliches Zubehör |
W5Y | Optionale 2-Jahres-Garantieverlängerung (und insgesamt 5 Jahre).
Software |
Digitizer Studio | Immer enthalten. Software zur Steuerung und Konfiguration.
LabVIEW |

Merkmale / technische Spezifikationen

• 14-Bit vertikale Auflösung
• Einzelkanalbetrieb bei 10 GSPS oder Doppelkanalbetrieb bei 2x5 GSPS
• DC-gekoppelter Eingang, bis zu 3 GHz Bandbreite
• Programmierbarer DC-Offset
• 4 Gbyte Onboard-Speicher
• Offenes FPGA für kundenspezifische Echtzeit-Signalverarbeitung
• Peer-to-Peer-Streaming zu GPU bei 7 Gbyte/s
• Hardware-Trigger und GPIO
• PCIe, PXIe, USB3.0, MTCA.4, 10 GbE Formfaktoren
