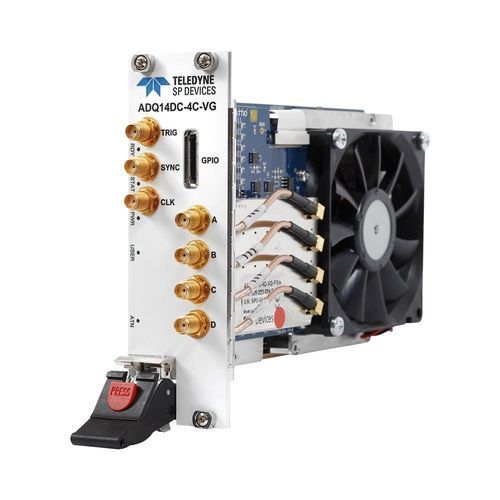

Digitalisierer / bis 5 GS/s ADQ14

2 Kanäle4 Kanäle1 Kanal

Produktdetails
ADQ14 ist eine Familie von 14-Bit-Digitalisierern mit 1, 2 oder 4 Kanälen und einer Abtastrate von 0,5, 1 oder 2 GSPS. Es ist auch mit AC- oder DC-Kopplung (ADQ14AC und ADQ14DC) erhältlich und in fünf verschiedenen Formfaktoren verfügbar. Dies vereinfacht die Integration und ermöglicht ein kosteneffizientes Systemdesign. ADQ14 bietet AC- oder DC-Kopplung und variablen DC-Bias. Es ist auch mit variablem Spannungseingangsbereich erhältlich. Dies in Kombination mit hoher analoger Eingangsbandbreite ermöglicht die Unterstützung einer breiten Palette von Sensoren. Mit bis zu 4 Kanälen pro Karte und hochpräzisen Multi-Board-Synchronisationsfähigkeiten ist ADQ14 ideal für massive Mehrkanal-Implementierungen.

Hauptmerkmale

• 14-Bit vertikale Auflösung
• Bis zu 2 GSPS Abtastrate
• 1, 2 oder 4 Kanäle
• 0,5, 1 oder 2 GSPS Abtastrate
• AC- und DC-gekoppelte Modelle mit bis zu 1,2 GHz Eingangsbandbreite
• DC-gekoppelt mit 0,5, 1 Vpp Eingangsbereich
• AC-gekoppelt mit 1,9 Vpp Eingangsbereich
• Programmierbarer DC-Offset
• 2 Gbyte Onboard-Speicher
• Offenes FPGA für benutzerdefinierte Echtzeit-Signalverarbeitung (erfordert DEVDAQ)
• Anwendungsspezifische Firmware-Optionen
• Peer-to-Peer-Streaming zu GPU mit 3,2 Gbyte/s
• Hardware-Trigger und GPIO
• Formfaktoren: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE

Anwendungen

• Thomson-Streuung
• LiDAR
• RADAR
• Drahtlose Kommunikation
• Hochgeschwindigkeits-Datenaufzeichnung
• Test und Messung
• Ultraschall-Entfernungsmessung
• Laufzeitmessung

Optionen und Zubehör
Hardware-Optionen: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE (Host-PC-Schnittstelle)
Firmware-Optionen: FWDAQ (Standard-Datenerfassungs-Firmware, immer enthalten), FWATD (optionale Wellenform-Mittelungs-Firmware), DEVDAQ (optionales FPGA-Entwicklungskit), FWPD (optionale Impulsdetektions-Firmware), FWSDR (optionale softwaredefinierte Radio-Firmware)
Zusätzliches Zubehör: W5Y (optionale 2-jährige Garantieverlängerung, insgesamt 5 Jahre)
Software: Digitizer Studio (immer enthalten, zur Steuerung und Konfiguration), LabVIEW

Technische Spezifikationen

• ADC-Auflösung: 14-Bit
• Anzahl der Kanäle: 1, 2 oder 4
• Max. Abtastrate: 0,5, 1 oder 2 GSPS (je nach Modell)
• Analoge Bandbreite: bis zu 1,2 GHz (modellabhängig)
• Kopplung: AC oder DC
• Eingangsbereich: DC-gekoppelt (0,5, 1 Vpp), AC-gekoppelt (1,9 Vpp)
• Onboard-Speicher: 2 Gbyte
• Formfaktoren: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE
• Programmierbarer DC-Offset
• Peer-to-Peer-Streaming zu GPU mit 3,2 Gbyte/s
• Hardware-Trigger und GPIO
• Offenes FPGA für benutzerdefinierte Echtzeit-Signalverarbeitung
• Hochpräzise Multi-Board-Synchronisation

Modellvarianten (Auswahl)
ADQ14AC-2A: 2 Kanäle, 500 MS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2A: 2 Kanäle, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-4A: 4 Kanäle, 500 MS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-4A: 4 Kanäle, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-2C: 2 Kanäle, 1 GS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2C: 2 Kanäle, 1 GS/s, 700 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-1X: 1 Kanal, 2 GS/s, 1 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-1X: 1 Kanal, 2 GS/s, 1,2 GHz, DC, USB/PXIe/PCIe/10GbE
VG-Modelle bieten variablen Gewinn.
Die analoge Bandbreite kann vom ausgewählten Eingangsbereich/Gewinneinstellung abhängen (siehe Datenblatt für Details).
