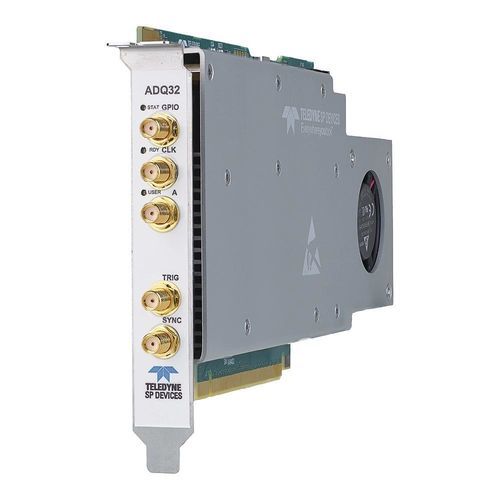

PCIe-Erfassungskarte ADQ32-PDRX

Echtzeit

Produktübersicht
Der ADQ32-PDRX erfasst das Eingangssignal über einen einzigen Anschluss und verwendet einen integrierten Splitter, um das Signal in zwei Pfade mit unterschiedlichen Verstärkungseinstellungen zu trennen. Der Hochverstärkungspfad wird verwendet, um die niederamplitudigen Teile des Eingangssignals genau zu erfassen, während der Niedrigverstärkungspfad die Erfassung von Hochamplitudenspitzen ohne Sättigung sicherstellt. Die beiden Signalpfade werden dann in Echtzeit innerhalb des integrierten Field-Programmable Gate Arrays (FPGA) kombiniert, um eine digitalisierte Ausgabe mit verbesserter Leistung zu erzeugen.

Der PDRX erhöht den Dynamikbereich um 3 Bit und ist vollständig in den Digitalisierer integriert, um eine schnelle und einfache Systemintegration zu ermöglichen. Der ADQ32-PDRX ist daher in Bezug auf den Dynamikbereich mit einem 16-Bit-Digitalisierer vergleichbar, bietet jedoch den Vorteil einer höheren Abtastrate.

Der erhöhte Dynamikbereich bringt neue Herausforderungen mit sich, da zuvor nicht erkannte Signale entdeckt werden. Beispiele für solche Herausforderungen sind Reflexionen, die durch Impedanzfehlanpassungen verursacht werden, sowie temperaturabhängige Basisliniendrift. Solche Artefakte können die Leistung erheblich einschränken, die Signalcharakteristik verzerren und/oder zu falschen Messwerten führen.

Der ADQ32-PDRX integriert daher digitale Filter im integrierten FPGA, die autonom die Basisliniendrift sowie Signalreflexionen sowohl im Digitalisierer als auch im Detektor korrigieren.

Der ADQ32-PDRX umfasst alle Funktionen des ADQ32, einschließlich Hochgeschwindigkeits-Datenstreaming, offenem FPGA, umfangreicher Software-Suite, fortschrittlichem Triggern und Taktung, allgemeinem Ein-/Ausgang (GPIO) und mehr.

Hauptmerkmale

• 12 Bit vertikale Auflösung
• 3 Bit Dynamikbereichserweiterung durch integrierte Dual-Gain-Kanal-Kombination
• 2,5 GSPS Abtastrate
• 760 MHz Eingangsbandbreite
• Gleichstromgekoppelt mit bis zu 760 MHz Eingangsbandbreite (1 Vpp Eingangsbereich)
• Programmierbarer DC-Offset für optimierte Erkennung positiver oder negativer Impulse
• 8 Gbyte Onboard-Speicher
• Offenes FPGA für benutzerdefinierte Echtzeit-Signalverarbeitung (erfordert DEVDAQ-Entwicklungskit)
• Anwendungsspezifische Firmware-Optionen
• Peer-to-Peer-Streaming zu GPU mit 7 Gbyte/s
• Hardware-Trigger und GPIO
• PCIe, USB 3.2 Formfaktor

Anwendungen

• Flugzeit-Massenspektrometrie
• LIDAR
• Pulsdatensysteme

Optionen und Zubehör
Optionen | Kommentar
Hardware-Optionen |
PCIe, USB 3.2 | Host-PC-Schnittstelle
Firmware-Optionen |
FWDAQ | Immer enthalten. Standard-Datenerfassungs-Firmware.
FWATD | Optionale Wellenform-Mittelungs-Firmware.
FWPD | Optionale Impulserkennungs-Firmware.
DEVDAQ | Optionale FPGA-Entwicklungskit basierend auf FWDAQ.
Zusätzliches Zubehör |
W5Y | Optionale 2-Jahres-Garantieverlängerung (und insgesamt 5 Jahre).
Software |
Digitizer Studio | Immer enthalten. Software zur Steuerung und Konfiguration.

OEM-Lösungen

• Software-Anwendungsentwicklung
• FPGA-Firmware-Entwicklung
• Modifikation bestehender Digitalisierer-Plattformen
• Vollständig kundenspezifische Entwicklung von Test- und Messgeräten

Merkmale / Technische Spezifikationen

• Modell: ADQ32-PDRX
• Vertikale Auflösung: 12 Bit
• Dynamikbereichserweiterung: +3 Bit (Dual-Gain-Kanal-Kombination)
• Abtastrate: 2,5 GSPS
• Eingangsbandbreite: 760 MHz
• Eingangskopplung: DC
• Eingangsbereich: 1 Vpp
• Onboard-Speicher: 8 Gbyte
• FPGA: Offen für benutzerdefinierte Echtzeit-Signalverarbeitung
• Peer-to-Peer-Streaming: 7 Gbyte/s zu GPU
• Formfaktor: PCIe, USB 3.2
• Hardware-Trigger und GPIO
• Software: Digitizer Studio enthalten
