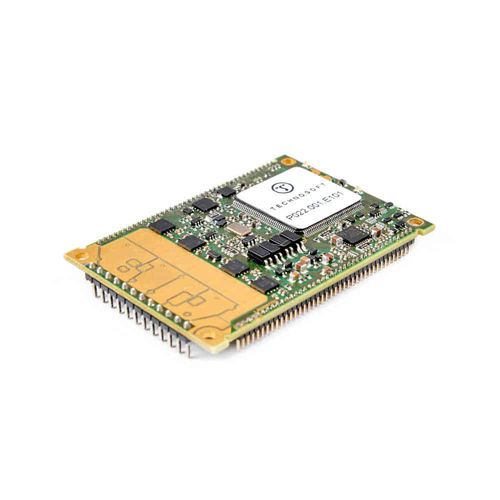

EtherCAT-Motorcontroller iPOS4810 MZ-CAT

2-Phasen-Schritt3-Phasen-Schrittbürstenlos

Der iPOS4810 MZ-CAT ist Teil einer neuen Familie ultrakompakter intelligenter Servoregler und bietet beispiellose Leistung in Kombination mit einem integrierten Motion-Controller. Konzipiert als Modul zum Einlöten / Einstecken in eine Trägerplatine bietet dieser Controller eine ideale Lösung für verschiedene Anwendungen mit kritischen Raumbedingungen. Der iPOS4810 MZ-CAT eignet sich zur Steuerung von bürstenbehafteten DC-, bürstenlosen BLDC/PMSM-, Linear-, Voice-Coil und Schrittmotoren und akzeptiert als Positionsrückmeldung Inkrementalgeber, lineare Hall-Sensoren sowie Absolutwertgeber wie SSI, BiSS-C, EnDAT, Tamagawa, Panasonic, Nikon und Sanyo Denki. Leistungsdaten: Motorversorgung / Logikversorgung / STO-Versorgung: 11 – 50 VDC / 9 – 36 VDC / 18-40 VDC Ausgangsstrom: 14,1 A (10 ARMS) nominal; 40 A (28,3 ARMS) Spitze Motortypen: Bürstenlose Gleichstrommotoren (BLDC-, PMSM-Motoren) Bürstenbehaftete DC-Motoren Direktantriebe (Linear- und Torquemotoren) Voice Coil Aktuatoren (Tauchspulen) Schrittmotoren (2- und 3-phasige) Encoder-Schnittstellen: 1ste Feedback: Digitale Inkrementalgeber (ABZ) Analoge Inkrementalgeber (Sin/Cos 1Vss) 2te Feedback: Digitale Inkrementalgeber (ABZ) Absolutwertgeber SSI / BiSS-C / EnDat 2.2 / Tamagawa / Panasonic / Nikon / Sanyo Denki Hallsensoren: Digitale Hallsensoren Analoge Hallsensoren Ansteuerung: Über EtherCAT-Feldbus, Takt/Richtung oder Analog-/Digitaleingänge. Standalone durch autonome Ausführung komplexer Bewegungsabläufe direkt aus dem nichtflüchtigen Speicher des Controllers.
