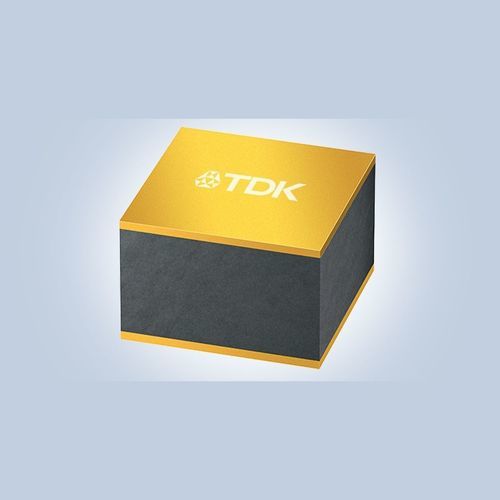

NTC-thermistor NTCWS

Produktübersicht

• Verfügbar mit Au-Drahtbonden für die Montage innerhalb von Laser-Dioden-Gehäusen
• Enge Toleranzen: ±1 % auf Widerstand und B-Wert bei ausgewählten Varianten für hochpräzise Temperaturmessung
• Entwickelt zur Temperaturmessung von Laserdiode in optischen Transceivern und LiDAR-Systemen

Zusammenfassung
TDK stellt die NTCWS-Serie von NTC-Thermistoren vor, die mit Au-Drahtbonden verfügbar sind. Diese bondfähigen NTC-Thermistoren liefern enge Toleranzen bei Widerstand und B-Wert und unterstützen so die präzise Temperatur- und Wellenlängensteuerung von Laserdiode. Die kompakten, bleifreien Bauteile arbeiten im Bereich von -40 bis 125 °C. Die Serienfertigung begann im September 2023.

Funktionen & Anwendungen
Hauptanwendungen

• Temperaturerfassung von Laserdiode für optische Transceiver und LiDAR

Hauptmerkmale und Vorteile

• Au-Dickschicht-Elektrode und Kompatibilität mit Au-Drahtbonden für Gehäuse-Montage
• Ausgewählte Teile bieten ±1 % Toleranz bei Widerstand und B-Wert für genaue Temperaturregelung
• Kompaktes, bleifreies Design, geeignet für platzbeschränkte Gehäuse

Wichtige Daten

• Typen: NTCWS3UF103FC1GT, NTCWS3UF103HC1GT
• Abmessungen (L × W): 0,33 ± 0,04 mm; Dicke (T): max. 0,25 mm
• Widerstand R25: 10,0 kΩ ±1 % (NTCWS3UF103FC1GT); 10,0 kΩ ±3 % (NTCWS3UF103HC1GT)
• B-Wert (B25/85): 3930 K ±1 %
• Elektrode: Au Dickschicht

Technische Daten

• Serie: NTCWS
• Betriebstemperaturbereich: -40 bis 125 °C
• Montage: Au-Drahtbonden-kompatibel; geeignet für die Montage innerhalb von LD-Gehäusen
• Konstruktion: kompakt, bleifrei
• Beginn der Serienproduktion: September 2023
