Ultraschallsensor

Produktübersicht

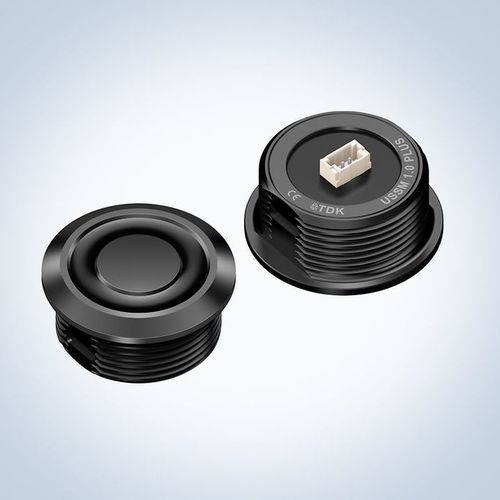

Ultraschallsensormodul USSM1.0 PLUS-FS von TDK Corporation (Bestellnummer B59110W2111W032). Das Sensorelement ist mechanisch vom Gehäuse entkoppelt, um die Empfindlichkeit gegenüber externen Vibrationen zu reduzieren. Das Modul ist nach IP65/67 geschützt und für eine Nennspannung von 12 V ausgelegt. Montageoptionen: Frontplattenmontage über M19-Gewinde mit Sicherungsmutter oder über Schnapphaken.

Funktion
Das Modul wird über einen Treiber und eine integrierte piezoelektrische Wandlerplatte angesteuert. Ein integriertes Signalverarbeitungs-ASIC ermittelt die Laufzeit (time-of-flight) mit bis zu 50 Messungen/s. Messbereich 18 cm bis 200 cm; im Pitch-and-Catch-Betrieb mit mehreren Modulen sind Messungen bis 4 cm möglich. Das Sichtfeld (FoV) beträgt ±35° und kann für spezifische Messszenarien konfiguriert werden. Der Sensor arbeitet zuverlässig unter unterschiedlichen Beleuchtungsbedingungen, einschließlich direkter Sonneneinstrahlung, und misst weitgehend unabhängig von Farbe oder Transparenz des Ziels.

Anwendungen

• Hinderniserkennung und Kollisionsvermeidung in mobilen Systemen (z. B. autonome mobile Roboter, AGVs)
• Abstands- und Füllstandsmessung in stationären Systemen

Technische Daten

• Modell: USSM1.0 PLUS-FS
• Bestellnummer: B59110W2111W032
• Schutzart: IP65 / IP67
• Nennspannung: 12 V
• Montage: Frontgehäuse über M19-Gewinde mit Sicherungsmutter oder via Schnapphaken
• Sensor: mechanisch entkoppeltes Sensorelement
• Wandler: integrierte piezoelektrische Scheibe
• Signalverarbeitung: integriertes ASIC
• Abtastrate: bis zu 50 Messungen/s
• Messbereich: 18 cm bis 200 cm (bis 4 cm im Pitch-and-Catch-Modus)
• Sichtfeld (FoV): ±35° (kundenkonfigurierbar)
• Zuverlässiger Betrieb bei unterschiedlichen Lichtverhältnissen, einschließlich direkter Sonneneinstrahlung; Messungen weitgehend unabhängig von Farbe/Transluzenz des Ziels
• Hauptanwendungen: Abstandsmessung, Hinderniserkennung, Kollisionsvermeidung in mobilen und stationären Systemen
