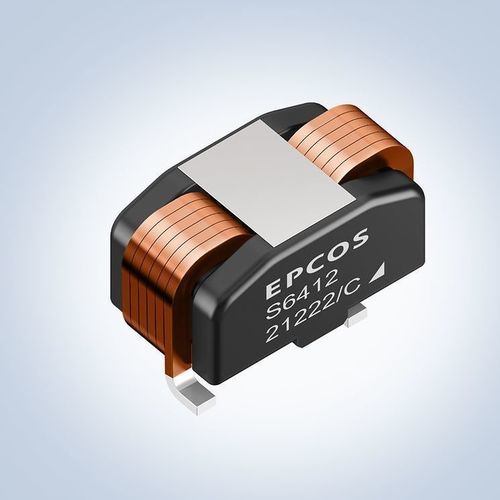

Magnetinduktor ERUC23

SMDfür Schaltnetzteilfür die Fahrzeugtechnik

Produktübersicht
TDK Corporation hat seine Familie von Flachdrahtinduktivitäten um die EPCOS ERUC23 gekoppelten Induktoren (Bestellcode-Familie B82559S*) erweitert. Diese SMD-gekoppelten Induktoren verfügen über zwei Wicklungen, die sich einen magnetischen Kern teilen, und sind in sechs Typen erhältlich. Die Serie ist AEC‑Q200-zertifiziert und RoHS-konform und für automatisiertes Pick-and-Place-Löten vorgesehen. Leiterplattenfläche: 26,8 x 13,8 mm; Höhen variieren je nach Typ zwischen 13,7 mm und 14,0 mm. Angegebener Betriebstemperaturbereich: -40 °C bis +150 °C. Der DC-Widerstand einer einzelnen Wicklung liegt je nach Typ zwischen 0,82 mΩ und 1,85 mΩ.

Anwendungen

• Dual‑Phase Buck‑ und Boost‑Wandler sowie Buck/Boost‑Wandler
• Hybride Wandler für 48 V auf 12 V (flying capacitor converter)

Hauptmerkmale und Vorteile

• Hohe Sättigungsströme je nach Typ
• Niedriger DC‑Widerstand pro Wicklung
• Kompatibel mit automatischem Pick-and-Place (Surface Mount)
• Reduzierte Ripple und verbesserte Effizienz in kompakter Bauform
• Platzersparnis gegenüber zwei separaten Drosseln

Wichtige Daten (Tabelle)
Typ | Gekoppelte Induktivität (nom.) [μH] | DC‑Widerstand einer Wicklung [mΩ] | Sättigungsstrom (typ., 25 °C) [A] | Sättigungsstrom (typ., 100 °C) [A]
ERUC23-4R1K | 4,1 | 1,85 | 50 | 39,5
ERUC23-3R2K | 3,2 | 1,85 | 63,5 | 49
ERUC23-2R8K | 2,8 | 1,25 | 61 | 47
ERUC23-2R2K | 2,2 | 1,25 | 77 | 58
ERUC23-1R8K | 1,8 | 0,82 | 81 | 62
ERUC23-1R4K | 1,4 | 0,82 | 97 | 73

Technische Daten

• Serie / Modell: ERUC23 (EPCOS, Bestellcode‑Familie B82559S*)
• Anzahl der Typen: 6
• Gekoppelte Induktivitätsbereich: 1,4 μH bis 4,1 μH
• Sättigungsstrom (typ., 25 °C): 50 A bis 97 A (je nach Typ)
• Sättigungsstrom (typ., 100 °C): 39,5 A bis 73 A (je nach Typ)
• DC‑Widerstand (einzelne Wicklung): 0,82 mΩ bis 1,85 mΩ (je nach Typ)
• Leiterplattenfläche: 26,8 x 13,8 mm
• Höhe: 13,7 mm bis 14,0 mm (je nach Typ)
• Qualifikation / Konformität: AEC‑Q200‑zertifiziert, RoHS‑konform
• Montage: Surface‑Mount, kompatibel mit automatischem Pick‑and‑Place
• Betriebstemperaturbereich: -40 °C bis +150 °C
