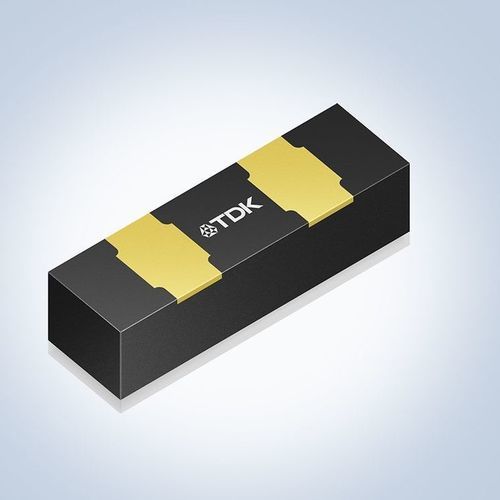

NTC-thermistor T850

SMD

Übersicht
Der TDK T850 SMT-NTC-Sensor (B57850T0103*) ist für die präzise Messung von Oberflächentemperaturen in anspruchsvollen industriellen Umgebungen ausgelegt. Er bietet hohe Feuchtigkeitsresistenz und schnelle Ansprechzeiten durch exzellente thermische Ankopplung an die Zieloberfläche. Betriebstemperaturbereich: -40 °C bis +150 °C. Der Sensor ist bis zu 500 Stunden wasserdicht und verfügt über eine Aluminiumoxid-Keramikoberfläche mit einer Durchschlagsfestigkeit von 2500 V AC für 60 s. Die bleibzw. halogenfreie Konstruktion enthält Phosphorbronze-Elektroden und ermöglicht das Kontaktieren per Kolbenlöten, Laserlöten, Mikrowiderstandsschweißen oder WIG-Schweißen (TIG).

Hauptanwendungen

• Heizungs- und Gebäudetechnik
• Kühlkörper von Leistungsmodulen
• Temperaturüberwachung industrieller Prozesse

Hauptmerkmale und Vorteile

• Durchschlagsfestigkeit: 2500 V AC für 60 s
• Hohe Feuchtigkeitsresistenz — wasserdicht bis zu 500 Stunden
• Großer Messbereich: -40 °C bis +150 °C
• Blei- und halogenfreie Konstruktion
• Aluminiumoxid-Keramikoberfläche für elektrische Isolation und robuste Betriebsbedingungen

Technische Daten / Spezifikationen

• Modellfamilie / Name: T850 SMT NTC sensor
• Bestellbeispiele: B57850T0103F000 (10 000 Ω Nennwert bei 25 °C, Toleranz 1 %), B57850T0103G000 (Toleranz 2 %)
• Betriebstemperaturbereich: -40 °C bis +150 °C
• Wasserdichtigkeit / Feuchtigkeitsresistenz: wasserdicht bis zu 500 Stunden
• Durchschlagsfestigkeit: 2500 V AC für 60 s
• Gehäuse / Oberflächenmaterial: Aluminiumoxid-Keramikoberfläche
• Abmessungen (L x B x H): 10 x 3 x 3 mm
• Elektroden: Phosphorbronze
• Kontaktierung / Befestigung: Kolbenlöten, Laserlöten, Mikro-Widerstandsschweißen, WIG-Schweißen (TIG)
• Blei- und halogenfreie Konstruktion
