Überblick

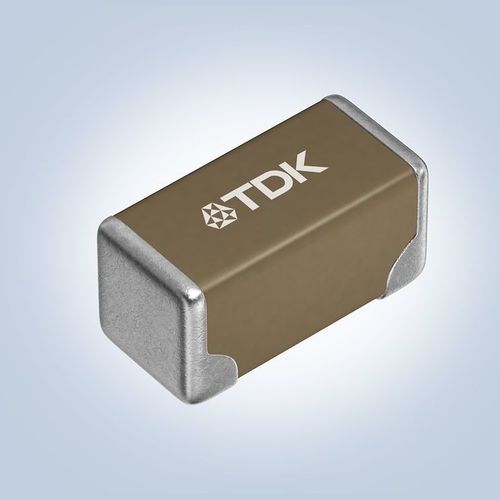

TDK erweitert die CN-Serie der Keramik-Multilagenkondensatoren (MLCC) um neue Soft-Termination-Typen mit niedrigem Widerstand. Das Design bringt Harzschichten nur auf der Leiterplattenmontageseite an, wodurch Strompfade außerhalb der Harzschichten möglich sind und die Anschlusswiderstände gegenüber konventionellen Soft-Termination-MLCC reduziert werden.

Kernpunkte

• Harzschichten bedecken nur die Leiterplatten-Montageseite
• TDK-eigene Struktur vereint Soft-Termination-Eigenschaften und reduzierte elektrische Widerstände
• Hohe Kapazitäten: bis zu 22 μF in 3216 und 47 μF in 3225
• Erhältlich in Automotive-Qualität (CNA Serie, AEC-Q200 konform) und Commercial-Qualität (CNC Serie)

Produktdetails
TDK erweitert die CN-Serie um CNA-Modelle (Automotive) und CNC-Modelle (Commercial). Die neue Soft-Termination reduziert den Widerstand der Anschluss-Elektroden und behält gleichzeitig die Kurzschlussverhinderungs-Eigenschaften für Versorgungs- und Batterieleitungen bei. Höhere Kapazitätsausführungen verringern die Bauteilanzahl und ermöglichen kompaktere Leiterplattenlayouts. Serienproduktion begann im September 2023.

Funktionen & Anwendungen
Hauptanwendungen

• Glättung und Entkopplung von Versorgungsleitungen für Automotive-Steuergeräte (ECUs)
• Glättung und Entkopplung von Versorgungsleitungen für Industrieroboter und ähnliche Anlagen

Hauptmerkmale und Vorteile

• Automotive-Option konform zu AEC-Q200 (CNA Serie)
• Größere Kapazitäten für platzsparende Designs: 22 μF (3216) und 47 μF (3225)
• TDK Terminalstruktur realisiert Soft-Termination mit einem Widerstand vergleichbar zu standardmäßigen (nicht-weichen) Produkten

Wesentliche Daten (Tabelle)
Type | Outer dimensions [mm] | Temperature characteristics | Rated voltage [V] | Capacitance [μF]
CNA5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNC5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNA5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNC5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNA6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
CNC6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
*Hinweis: CNA = Automotive-Qualität (AEC-Q200), CNC = Commercial-Qualität.

Spezifikationen / Technische Daten

• Serie: CN (CNA = Automotive, CNC = Commercial)
• Soft-Termination: Harzschichten nur an der Montage-Seite zur Reduzierung des Anschlusswiderstands
• Gehäusegrößen und Maximal-Kapazitäten: 3216 (3.2 × 1.6 × 1.6 mm) bis 22 μF; 3225 (3.2 × 2.5 × 2.5 mm) bis 47 μF
• Dielektrikum/Temperaturverhalten: X7R und X7S Optionen
• Nennspannungen: Beispiele in den Wesentlichen Daten (50 V für X7R-Typen, 10 V für X7S Hochkapazitätstypen)
• Automotive-Konformität: CNA-Serie erfüllt AEC-Q200
• Verwendungszweck: Glättung und Entkopplung von Versorgungs-/Batterieleitungen in Automotive-ECUs und Industrieanlagen
• Serienproduktionsstart: September 2023
