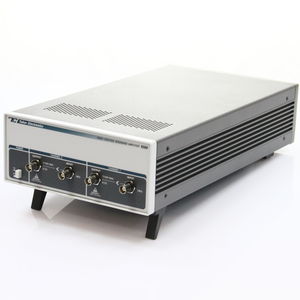

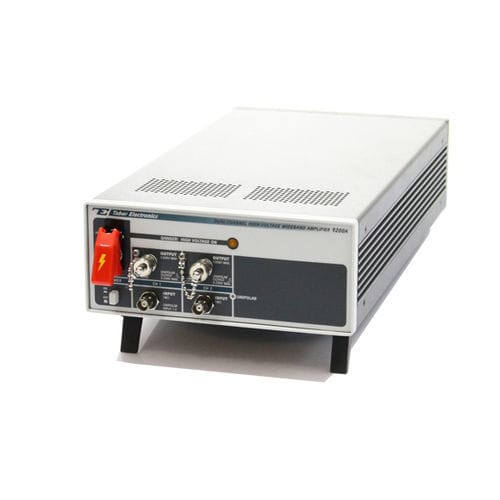

Signalverstärker 9200A

Leistung2-Kanalmit Stromausgang

Das Modell 9200A wurde als universeller Breitband- und Hochspannungsverstärker entwickelt, wobei jedoch bestimmte Anwendungsbereiche im Blickfeld standen. Es ist in einem kompakten Gehäuse untergebracht, um Platz und Kosten zu sparen, ohne dabei Abstriche bei der Bandbreite und der Signalintegrität zu machen. Vollleistungsbandbreite von DC bis >500 kHz Merkmale Lösung häufiger Probleme Das Modell 9200A kann Signale von -200 V bis +200 V mit Dauerströmen von bis zu 100 mA pro Kanal ausgeben. Der Ausgang wird von einer 0,1-Ω-Quelle angesteuert und kann – bei einer gewissen Einschränkung der Bandbreite – kapazitive Lasten bis zu 1 nF ansteuern, wobei der gesamte Amplitudenbereich erhalten bleibt. Das Modell 9200A verfügt über einen Monitorausgang an der Rückseite, der das Hauptausgangssignal durch 100 teilt – für Anwendungen, bei denen die Überwachung des Ausgangssignals mit Niederspannungssensoren erforderlich ist. Betriebsmodi Das Modell 9200A verfügt über zwei Betriebsmodi. Der erste ist der Normalmodus, in dem jeder Kanal bipolare Signale mit einer Verstärkung von x50 verstärkt und ausgibt. In diesem Modus wird das Eingangssignal verstärkt und an die Ausgangsanschlüsse weitergeleitet, ohne dass seine ursprünglichen Eigenschaften – mit Ausnahme des Amplitudenpegels – verändert werden. In diesem Betriebsmodus kann jeder Kanal separat zur Verstärkung eines eigenständigen Signals genutzt werden. Der zweite Betriebsmodus ist der unipolare Modus, in dem das Signal an einen Eingang angelegt, gleichgerichtet, verstärkt und über zwei separate Ausgänge ausgegeben wird. In diesem Modus wird der Verstärker in ein System mit einem Eingang und zwei Ausgängen umgewandelt, das speziell für den Betrieb der Auf-/Ab- und Rechts-/Links-Aktuatoren eines typischen MEMS-Mikromotors sowie für andere Anwendungen konzipiert ist, die eine präzise Umwandlung von bipolaren in unipolare Signale erfordern.
