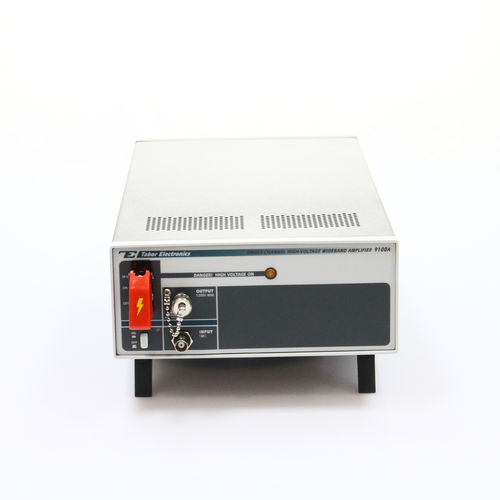

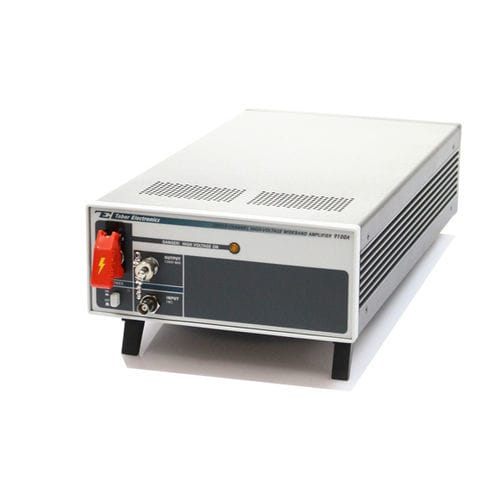

Signalverstärker 9100A

LeistungEinkanalmit Stromausgang

Das Modell 9100A wurde als universeller Breitband- und Hochspannungsverstärker entwickelt, wobei jedoch bestimmte Anwendungsfälle im Blickfeld standen. Es ist in einem kompakten Gehäuse untergebracht, um Platz und Kosten zu sparen, ohne dabei Kompromisse bei der Bandbreite und der Signalintegrität einzugehen. Volle Leistungsbandbreite von DC bis >500 kHz Anstiegsgeschwindigkeit bis zu 400 V/µs Merkmale Lösung häufiger Probleme Das Modell 9100A kann Signale von -200 V bis +200 V mit Dauerströmen von bis zu 125 mA ausgeben. Der Ausgang wird von einer 0,1-Ω-Quelle angesteuert und kann – bei einer gewissen Einschränkung der Bandbreite – kapazitive Lasten von bis zu 1 nF ansteuern, wobei der gesamte Amplitudenbereich erhalten bleibt. Das Modell 9100A verfügt über einen Monitorausgang auf der Rückseite, der das Hauptausgangssignal durch 100 teilt – für Anwendungen, bei denen die Überwachung des Ausgangssignals mit Niederspannungssensoren erforderlich ist. Anwendungsbereiche Das Gehäuse des Verstärkers wurde so konzipiert, dass es auf oder unter andere Tabor-Produkte gestapelt werden kann. Er kann auch neben einem Tabor-Generator in einem standardmäßigen 19-Zoll-Rack montiert werden. Die Kombination aus Wellenformgenerator und Verstärker ist eine ideale Lösung für praktisch jede Hochspannungsanwendung mit großer Bandbreite. Sicherheit Sicherheit spielte bei der Entwicklung des Modells 9100A eine wichtige Rolle. Der Hochspannungspfad zur Verstärkerschaltung wird durch einen mechanischen Schalter an der Frontplatte gesperrt, und eine versehentliche Anlegung hoher Leistung an das Prüfobjekt (UUT) wird durch eine Sicherheitsverriegelung verhindert. Das Modell 9100A gibt erst dann Hochspannungssignale aus, wenn die Sicherheitsverriegelung gelöst und der Hochspannungsschalter in die Position „ON“ gebracht wurde. In Notfallsituationen kann man auf die Sicherheitsverriegelung drücken, um die Hochspannungsversorgung sofort von den Ausgangsklemmen zu trennen. Als zusätzliches optisches Sicherheitsmerkmal leuchtet eine rote LED auf der Frontplatte, sobald die Hochspannung eingeschaltet ist.
