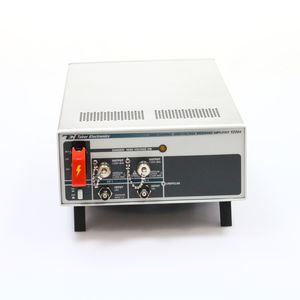

Signalverstärker 9100

Leistung2-KanalEinkanal

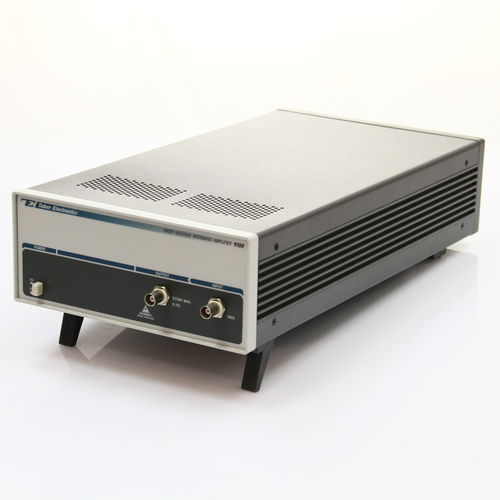

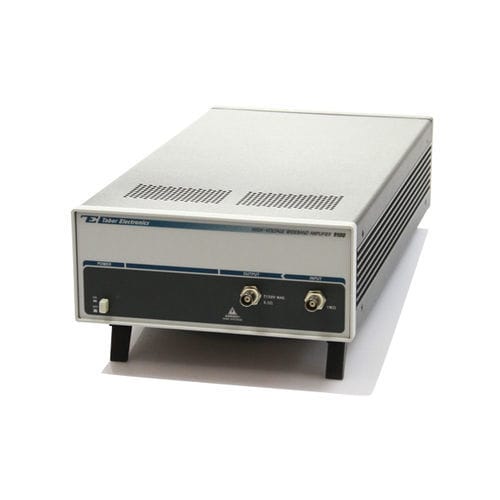

Das Modell 9100 ist ein ein- bzw. zweikanaliger Tisch-Leistungsverstärker im 2U-Halb-Rack-Format, der für die Signalverstärkung konzipiert ist. Mit beispielloser Signalreinheit verstärkt das Modell 9100 Signale von Gleichstrom bis über 500 kHz. Das Gerät verfügt über eine feste Verstärkung von x15; derselbe Verstärker ist jedoch auch mit kundenspezifischer Verstärkung erhältlich, ohne dass dabei die Signalreinheit oder die Leistung in irgendeiner Weise beeinträchtigt wird. Vollleistungsbandbreite von DC bis >500 kHz Anstiegsgeschwindigkeit bis zu 200 V/µs Geringe Verzerrung Merkmale Löst häufige Probleme Das Modell 9100 fungiert als Verstärkungspuffer für Signale, die von Wellenform-, Funktions- oder Impulsgeneratoren ausgegeben werden. Die meisten dieser Generatoren erzeugen Signale, die bei hoher Impedanz auf 20 Vp-p begrenzt sind. Das Modell 9100 kann diese Spannungen auf Pegel von bis zu 300 Vp-p umwandeln. Der Verstärker verfügt über eine Stromansteuerungsfähigkeit von ±150 mA aus einer 0,1-Ω-Quelle. Der Ausgang kann zwar kleine kapazitive oder induktive Lasten ansteuern, für die volle Hochgeschwindigkeitsleistung wird jedoch empfohlen, dass die Lastcharakteristik überwiegend ohmsch ist. Das Modell 9100 hält Lastkapazitäten und -induktivitäten von bis zu 0,01 µF bzw. 0,5 mH ohne Leistungseinbußen stand. Massepotential Der fortschrittliche Leistungsverstärker ist mit potentialfreien Ein- und Ausgangsanschlüssen ausgestattet, die eine Potentialtrennung vom Massepotential bis zu 250 VDC ermöglichen. Die einzige Einschränkung besteht darin, dass sowohl die Eingangs- als auch die Ausgangsmasse auf dasselbe Potential angeschlossen werden müssen. Diese Eigenschaft ist äußerst wichtig in Anwendungen, bei denen sich das Verstärkergerät auf demselben Massepotential wie seine Quelle befinden muss. Die Potenzierung kann über eine einfache, vom Anwender zugängliche Jumper-Verbindung aktiviert oder deaktiviert werden. Zielanwendungen Das Gehäuse des Verstärkers wurde so konzipiert, dass es auf oder unter anderen Tabor-Produkten gestapelt werden kann.
