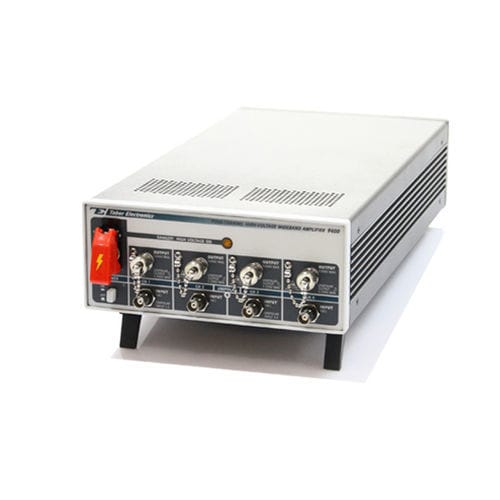

Signalverstärker 9400

Leistung4-Kanalmit Stromausgang

Das Modell 9400 wurde als universeller Breitband- und Hochspannungsverstärker entwickelt, wobei jedoch bestimmte Anwendungsfälle im Blick waren. Es verfügt über vier Kanäle, die in einem kompakten Gehäuse untergebracht sind, um Platz und Kosten zu sparen, ohne dabei Abstriche bei der Bandbreite und der Signalintegrität zu machen. Volle Leistungsbandbreite von DC bis >500 kHz Anstiegsgeschwindigkeit bis zu 400 V/µs Monitorausgänge für jeden Kanal Merkmale Das Modell 9400 kann Signale von -200 V bis +200 V mit Dauerströmen von bis zu 50 mA pro Kanal ausgeben. Der Ausgang wird von einer 0,1-Ω-Quelle angesteuert und kann – bei einer gewissen Einschränkung der Bandbreite – kapazitive Lasten bis zu 1 nF ansteuern, wobei der gesamte Amplitudenbereich erhalten bleibt. Das Modell 9400 verfügt über einen Monitorausgang auf der Rückseite, der das Hauptausgangssignal durch 100 teilt – für Anwendungen, bei denen die Überwachung des Ausgangssignals mit Niederspannungssensoren erforderlich ist. Betriebsmodi Das Modell 9400 verfügt über zwei Betriebsmodi. Der erste ist der Normalmodus, in dem jeder Kanal bipolare Signale mit einer Verstärkung von x50 verstärkt und ausgibt. In diesem Modus wird das Eingangssignal verstärkt und an die Ausgangsanschlüsse weitergeleitet, ohne dass seine ursprünglichen Eigenschaften – mit Ausnahme des Amplitudenpegels – verändert werden. In diesem Betriebsmodus kann jeder Kanal separat zur Verstärkung eines eigenständigen Signals genutzt werden. Der zweite Betriebsmodus ist der unipolare Modus, in dem das Signal an einen Eingang angelegt, gleichgerichtet, verstärkt und über zwei separate Ausgänge ausgegeben wird. In diesem Modus wird der Verstärker in ein System mit einem Eingang und zwei Ausgängen umgewandelt, das speziell für den Betrieb der Auf-/Ab- und Rechts-/Links-Aktuatoren eines typischen MEMS-Mikromotors sowie für andere Anwendungen konzipiert ist, die eine präzise Umwandlung von bipolaren in unipolare Signale erfordern.
