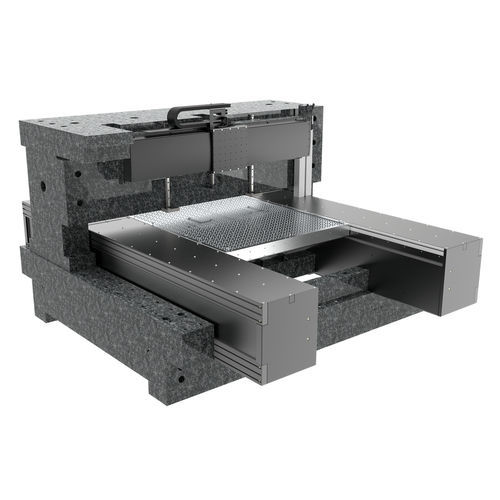

XY-Positioniersystem 782451:001.26

linearLaserPortal

XY Laserpanelstage mit Verfahrwegen bis 2500 x 1500 mm | Positioniersystem X Linearmotor, Luftlager | Y Kugelgewindetrieb, AC-Servo Luftlager-Portalsystem für hohe Lasten und große Verfahrwege Dieses luftgelagerte XY Positioniersystem wurde für die Laserbearbeitung von großen und schweren Paneelen entwickelt. Der kundenspezifische Laser an Z-Achse bewegt sich extrem schnell über das Material. Durch die großen Verfahrwege bis 600 mm und einer optionalen Erweiterung auf 2500 mm, können hohe Stückzahlen erreicht werden. Das gleiche Konzept kann auch für andere hochdynamische und präzise Anwendungen eingesetzt werden, die lange Verfahrwege erfordern. Flexible Anpassung an verschiedene Fertigungsanforderungen · Ideal für die Lasermicrobearbeitung großer Teile · Extrem schnelle und feine Laserstrukturierung mit 1630 mm/s · Ultrafeine Auflösung von 0.1 µm · Bearbeitung hoher Lasten bis 3100 N · Enorm hohe Beschleunigungen bis zu 5G bei über 120 m/min · verschleißfreier 24/7 Industriebetrieb durch Luftlagertechnik Optional erweiterbar: · Anpassung der Verfahrwege von 1000 x 500 mm bis 2500 x 1500 mm · Lastinterface, Kabelführung, Faltenbalgabdeckung und Sperrluft für raue Industrieanwendungen · Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) · Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
