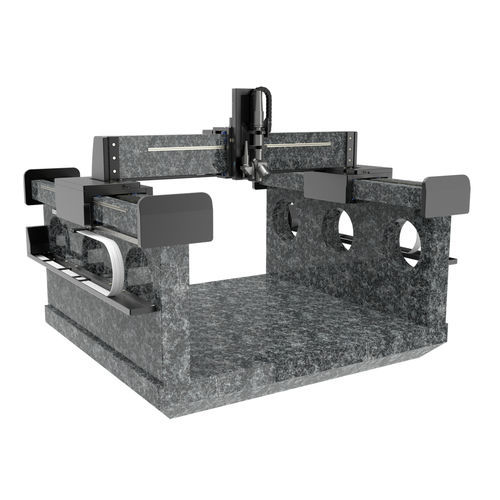

Positioniersystem für große Werkstücke 782481:003.26

XYZlinearPortal

XYZ Gantry zur Inspektion großer Teile bis 450 x 1000 x 1000 mm | XY Linearmotor, Luftlager | Z Kugelgewindetrieb, DC-Motor Ultrapräzises Vermessen von großen, hohen Teilen Dieses XYZ Positioniersystem eignet sich für hochpräzise Vermessungen von großen und hohen Proben über 450 x 1000 x 1000 mm. Es wird ebenerdig aufgestellt, um ein Beladen mit Hubwagen zu ermöglichen. An der Z-Achse kann ein kundenspezifisches Mikroskop, Kamera oder Sensor angebracht werden, um die Probe mit einer XYZ Überkopfbewegung zu vermessen. Damit werden hochauflösende Aufnahmen im Nanometer-Bereich sowie zahlreiche Messfunktionen für 2D- und 3D- Aufnahmen möglich. Flexibel anpassbar auf individuelle Prozesse · Ideal für hochpräzise Inspektion großer Teile bis 450 x 1000 x 1000 mm · Auflösungen im Nanometerbereich durch die außerordentlich hohe Steifigkeit · Individuelle Anpassung an das kundenspezifische Mikroskop, Kamera bzw. Sensor · Enorm hoher Durchsatz bei Geschwindigkeiten bis 1210 mm/s · Wartungsarmer und flexibler 24/7 Betrieb mit Luftlager unter variablen Parametern Optional erweiterbar: · Anpassung der Verfahrwege, Längenkombination, Verkabelung und Steuerung · Anpassung und Integration in die kundenspezifische Gesamtanwendung · Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
